【ジムニーノマド】楽ナビ AVIC-RL822-D＋ETC＋バックカメラの3点同時取付｜ナンバー上のカメラも配線は内装の中へ【奈良の整備工場】

こんにちは、奈良県大和高田市の整備工場GOSPEL（ゴスペル）です。

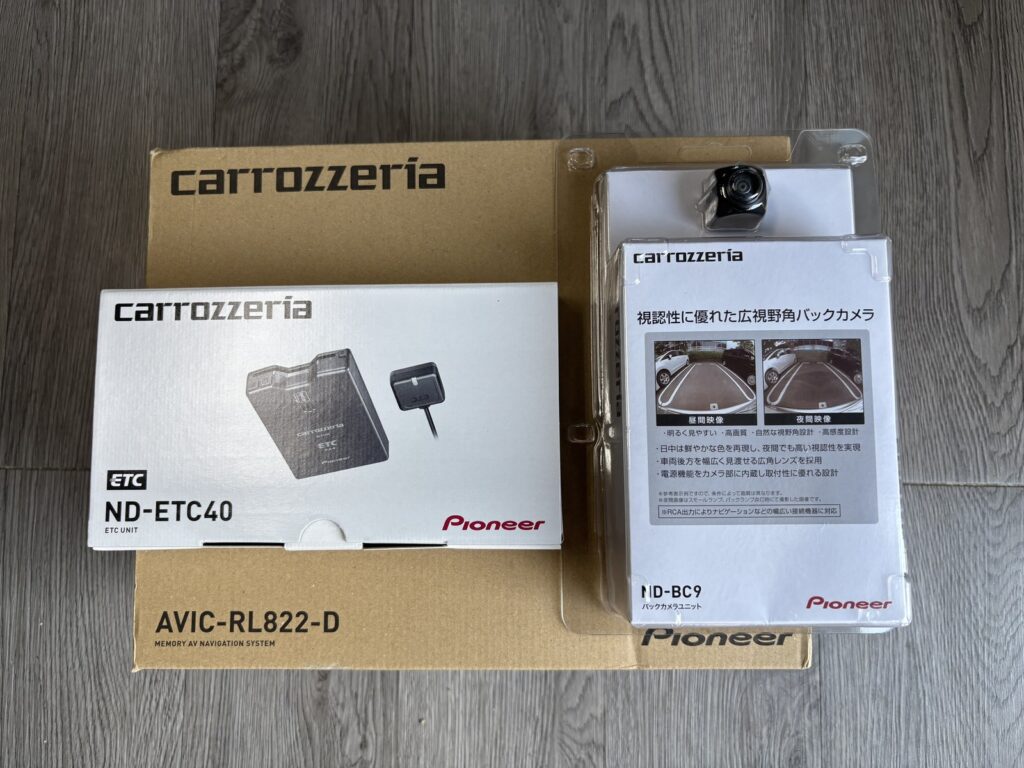

今回はスズキジムニーノマドに、カロッツェリアの8V型ナビ楽ナビ AVIC-RL822-D、ETCユニットND-ETC40、バックカメラND-BC9の3点を同時に取り付けました。商品はすべて当店で手配しています。

今回の車両とご依頼内容

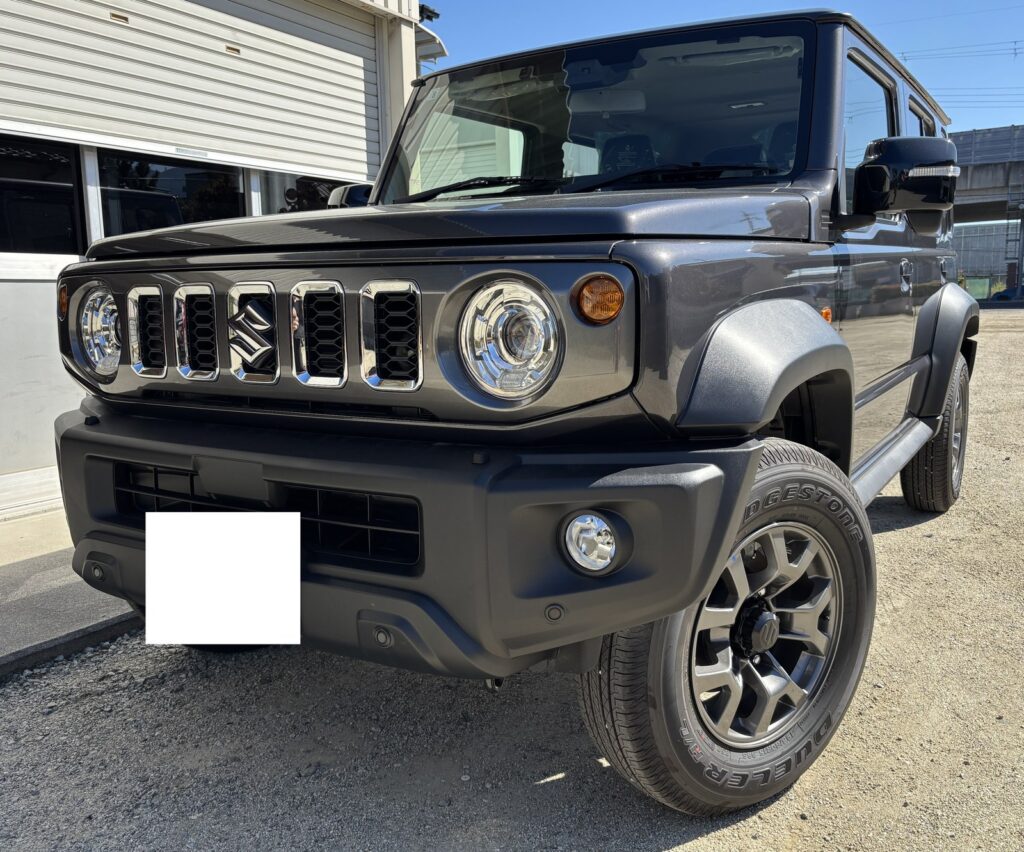

5ドアのジムニーノマドです。シートにビニールがかかったままの新車で、「ナビとETC、バックカメラをまとめて付けたい」というご依頼でした。

ナビ・ETC・バックカメラは、どれも内装を外して配線を通す作業です。3点まとめて取り付ければ内装の脱着が一度で済み、あとから1点ずつ足していくより工賃も内装への負担も抑えられます。

AVIC-RL822-Dは、パイオニアカロッツェリアの楽ナビシリーズ、2025年6月発売の8V型モデルです。主な仕様は次のとおりです。

なお、ジムニーノマドに8インチナビを取り付けるには、スズキ純正パーツの「8インチオーディオパネル」が必要です。今回もこのパネルを使って、ダッシュ中央に8インチの画面を収めています。

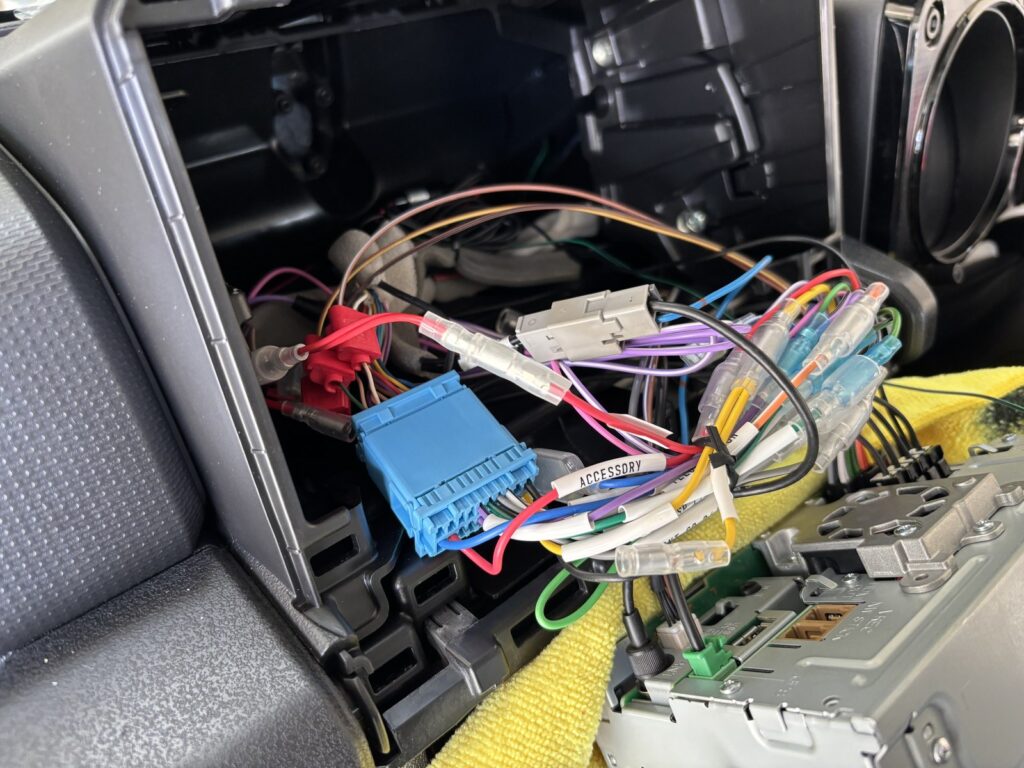

写真はナビを差し込む前、ダッシュ中央の開口部で車両側の配線とナビの配線をつないでいるところです。ナビの電源・スピーカーに加えて、ETCとバックカメラの配線もここに集まってきます。3点分の配線をナビ裏でまとめてから本体を収めます。

ND-ETC40は、カロッツェリアのアンテナ分離型ETCユニットです。ナビと連動させずに単独で使えるスタンドアローンタイプで、ND-ETC30の後継モデルにあたります。

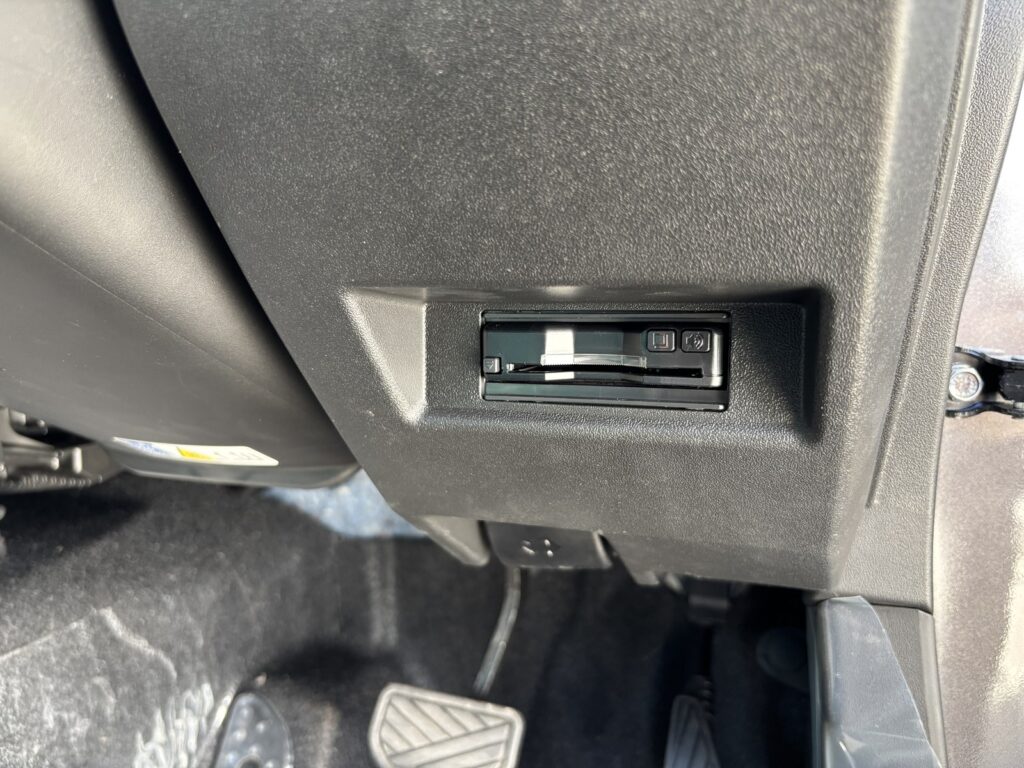

本体は運転席の足元まわり、ハンドル右下のパネルのくぼみに収めました。

ND-BC9はカロッツェリアのバックカメラユニットで、カメラ本体は 23.8×23.8×25.5mm の小型サイズ。水平約159°／垂直約117°の広い画角と、約31万画素の高感度CMOSセンサーを備えています。

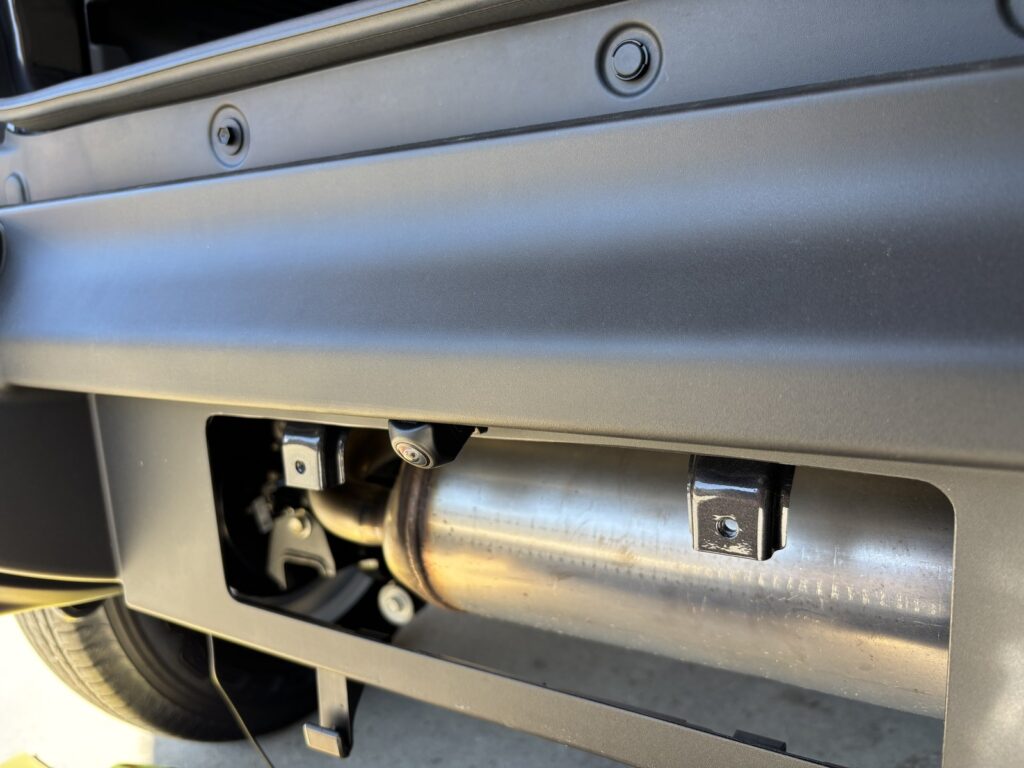

カメラはジムニーノマド専用の取付キットを使って、ナンバー取付部の上に取り付けました。

今回いちばん手間をかけたのは、カメラ本体よりも配線です。リアバンパーの裏から車内を通ってナビ裏まで、配線を見えないように通していきます。

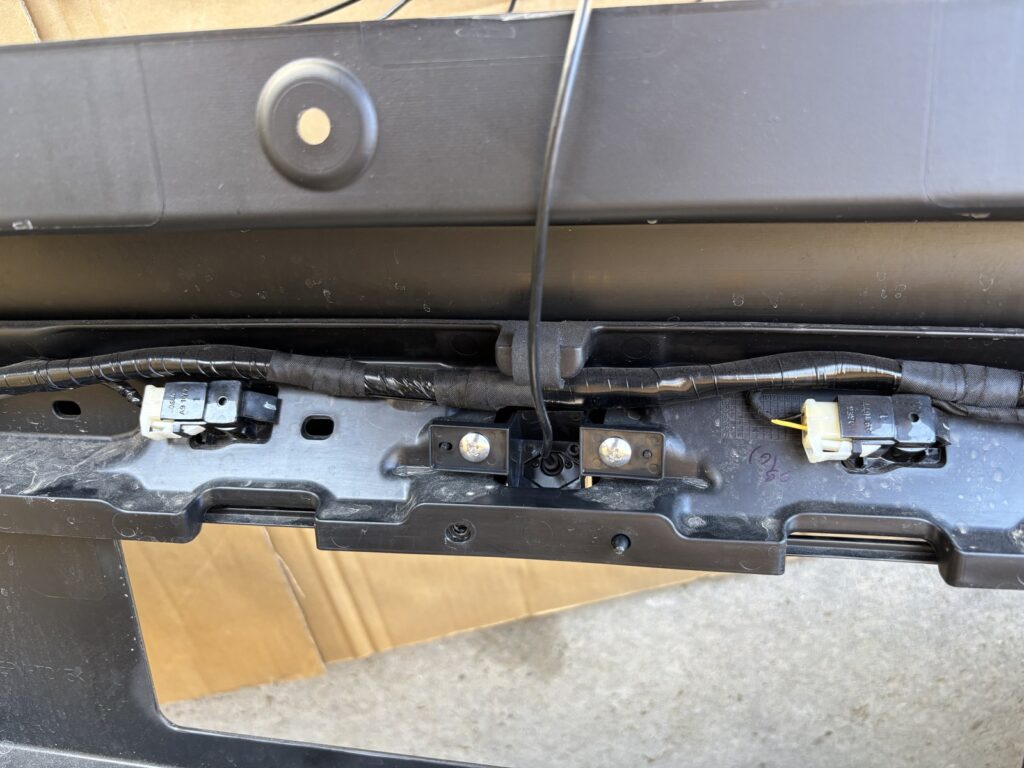

リアバンパーを外し、裏側から専用キットでカメラを固定して配線を引き出しているところです。

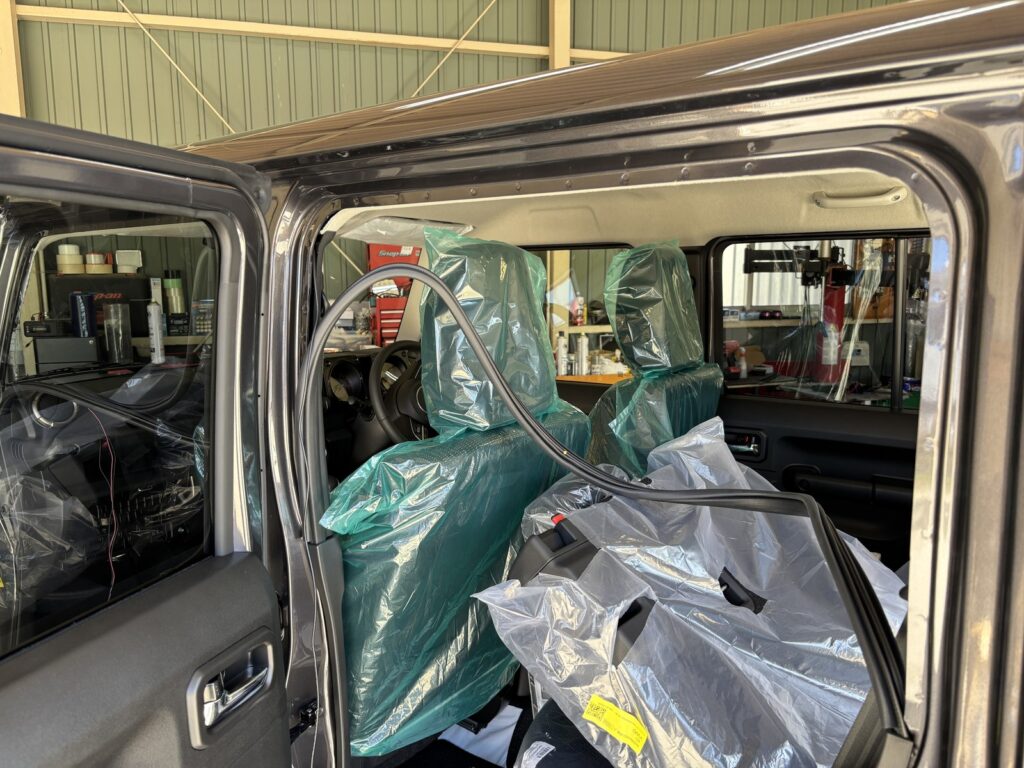

車内はドア開口部のウェザーストリップ（ゴムのモール）を外し、内装の内側に配線を通して前方のナビ裏まで引いています。仕上がると配線はどこにも見えません。

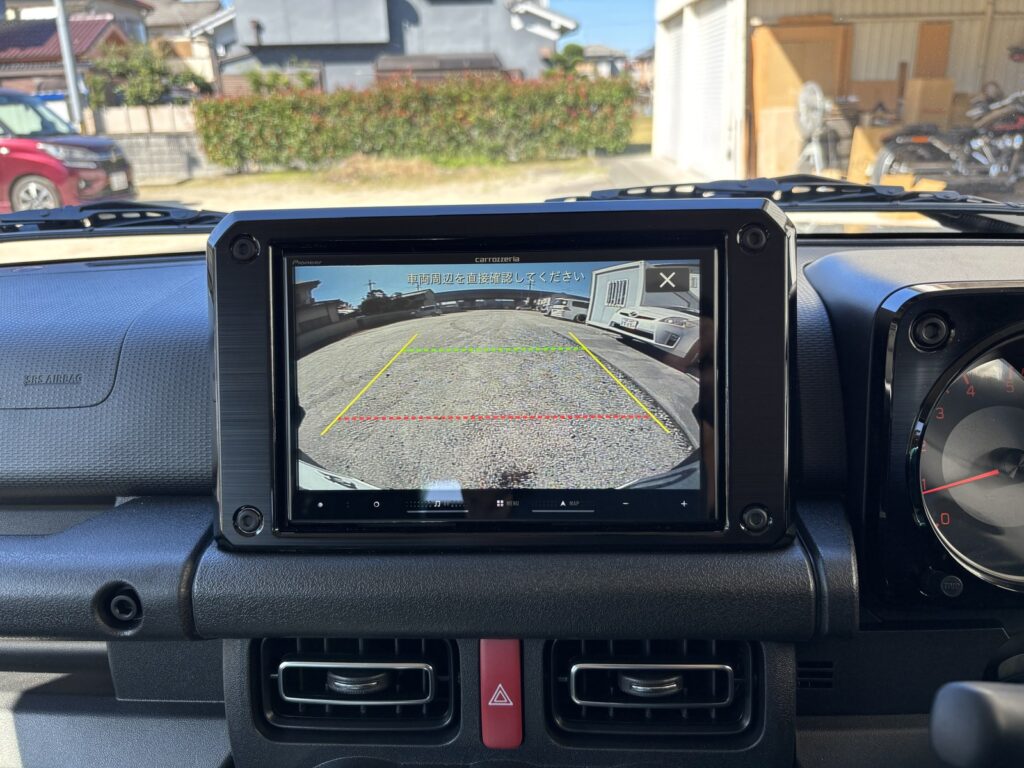

取り付け後、シフトをRに入れた状態がこちら。ガイドライン付きで後方が映っています。ジムニーノマドは背面にスペアタイヤを背負っているぶん、真後ろの足元が見えにくい車なので、バックカメラの効果がよく分かる車種です。

3点同時取付で作業は1日です。車種や取付位置のご希望によって変わりますので、まずはお気軽にご相談ください。
