こんにちは、奈良県大和高田市の整備工場GOSPEL（ゴスペル）です。
今回はスズキ スペーシアに、カロッツェリアの7インチクラス ディスプレイオーディオ DMH-SZ700、バックカメラ ND-BC9、コムテックのドライブレコーダー HDR204G を取り付けました。商品はすべて当店で手配しています。
スペーシアはスズキ純正のオーディオ用アタッチメントを使って本体を収めました。後付け感のない、純正ナビが付いているような見た目に仕上がっています。
今回の車両とご依頼内容

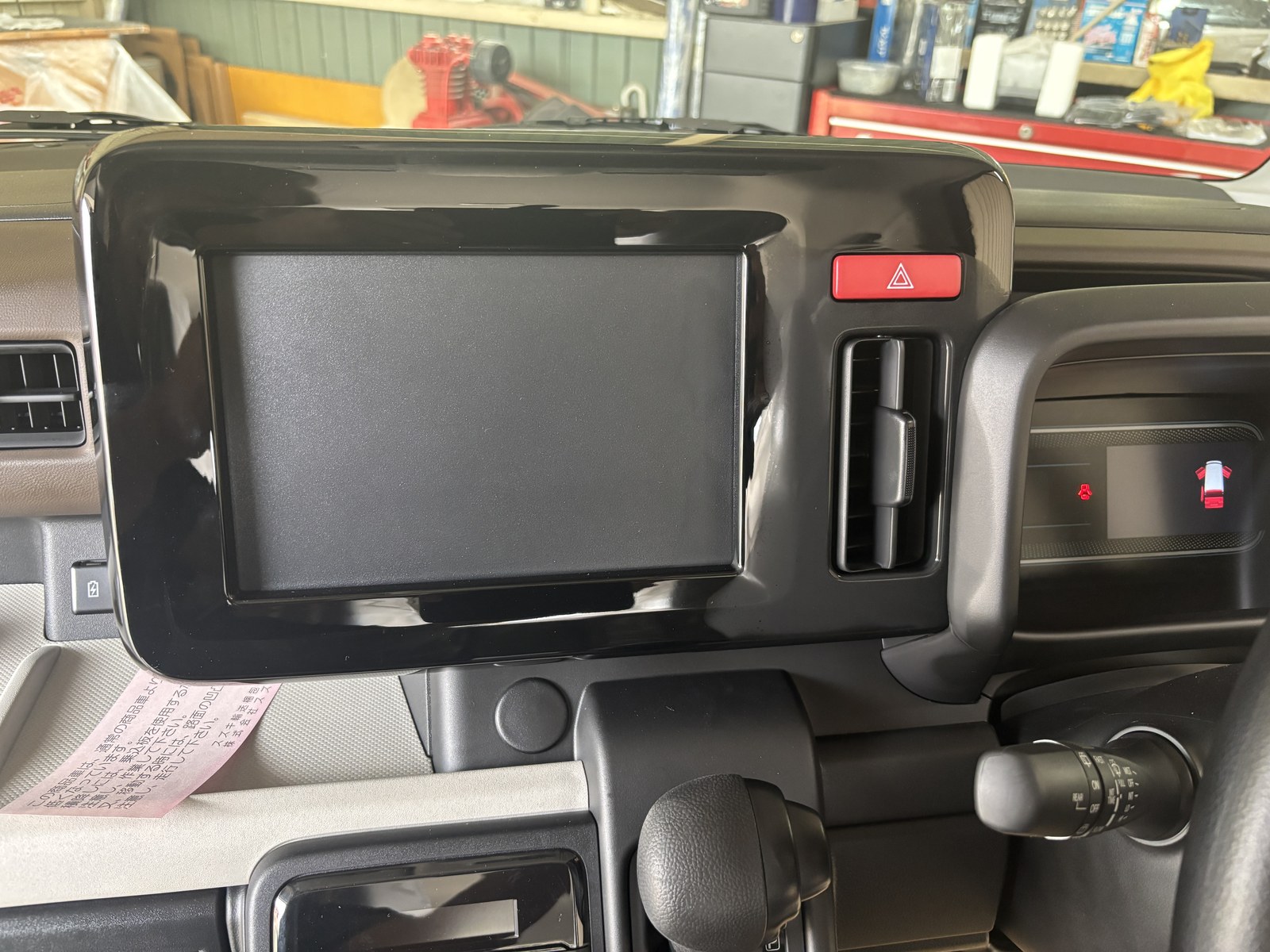

取付前の状態です。オーディオレス車なので、ダッシュボードの中央にはふさぎパネルが付いているだけです。
ここに市販のディスプレイオーディオを取り付けるわけですが、そのまま入れると本体の周りにすき間が出たり、いかにも「後から付けました」という見た目になりがちです。そこで今回は、スズキ純正のオーディオ用アタッチメントを使って収めています。

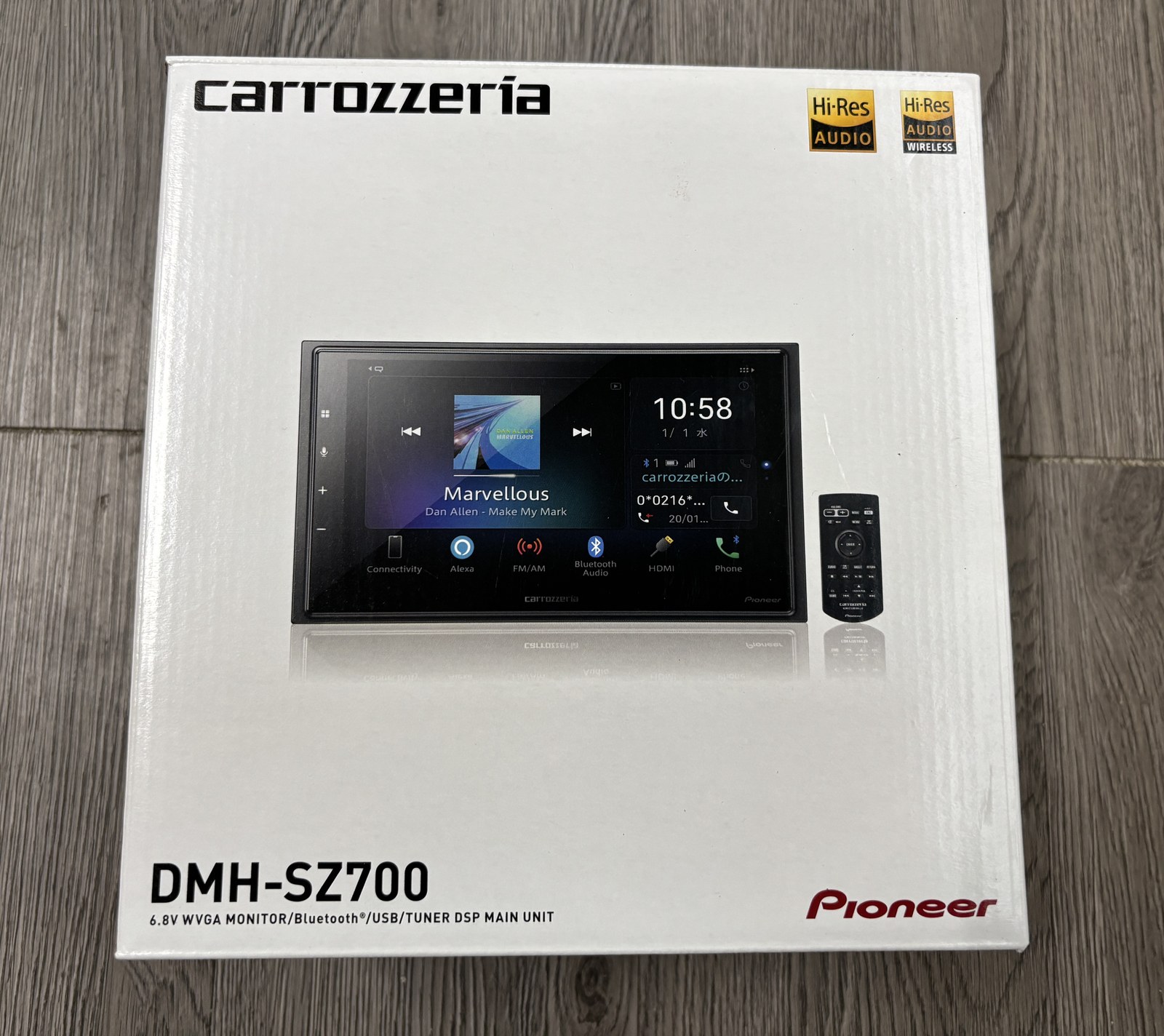

今回取り付けた商品①：カロッツェリア DMH-SZ700
DMH-SZ700は、カロッツェリアの2Dメインユニットタイプのディスプレイオーディオです。主な仕様は次のとおりです。
- 6.8V型ワイドVGAディスプレイの2Dメインユニット
- Apple CarPlay／Android Autoに対応（有線接続）
- Alexa built-inを搭載
- Bluetooth・USB・HDMI入力に対応
- ハイレゾ音源・ハイレゾワイヤレスに対応、高性能DSP／ネットワークモード（3ウェイ）搭載
- DVD／CDの再生にも対応
ディスプレイオーディオは地図をスマホのアプリ（Googleマップ、Yahoo!カーナビなど）で表示するタイプです。地図の更新費用がかからず、いつも最新の地図が使えるのが利点です。
今回取り付けた商品②：カロッツェリア ND-BC9（バックカメラ）
バックカメラはカロッツェリア ND-BC9を使いました。
- 有効画素数約31万画素の高感度CMOSセンサー
- 画角は水平約159°／垂直約117°
- 映像は鏡像出力
- RCA映像入力端子付きのモニターと組み合わせて使える汎用タイプ
今回取り付けた商品③：コムテック HDR204G（ドライブレコーダー）

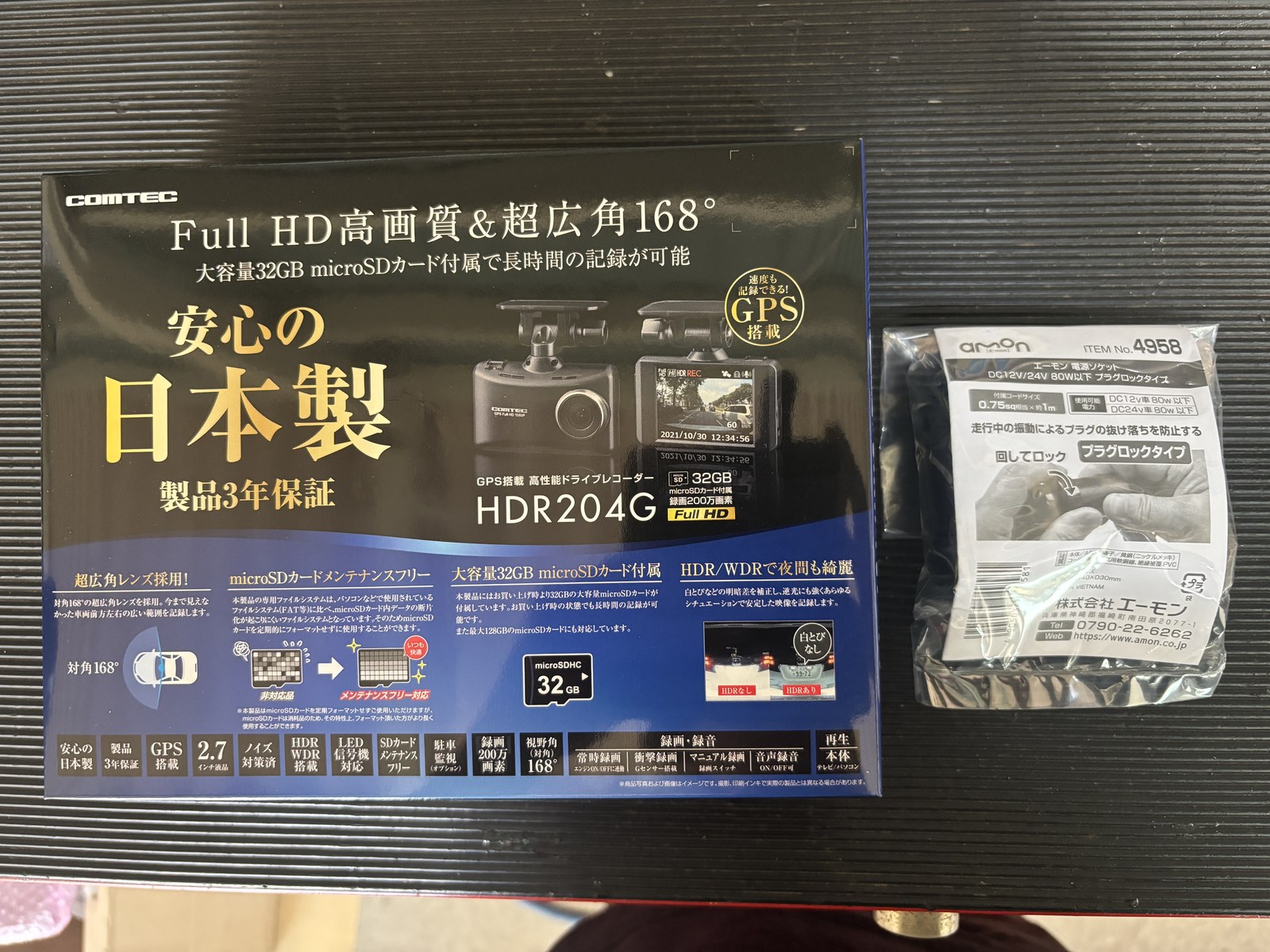

ドライブレコーダーはコムテック HDR204Gです。
- 200万画素・Full HDの1カメラタイプ
- 超広角168°（対角）
- GPS搭載、HDR搭載でLED信号にも対応
- 32GBのmicroSDカード付属
- 日本製・3年保証
※駐車監視を行う場合は、別売の直接配線コード HDROP-014 が必要になります。
作業①：スズキ純正のオーディオ用アタッチメントで収める ★今回の目玉

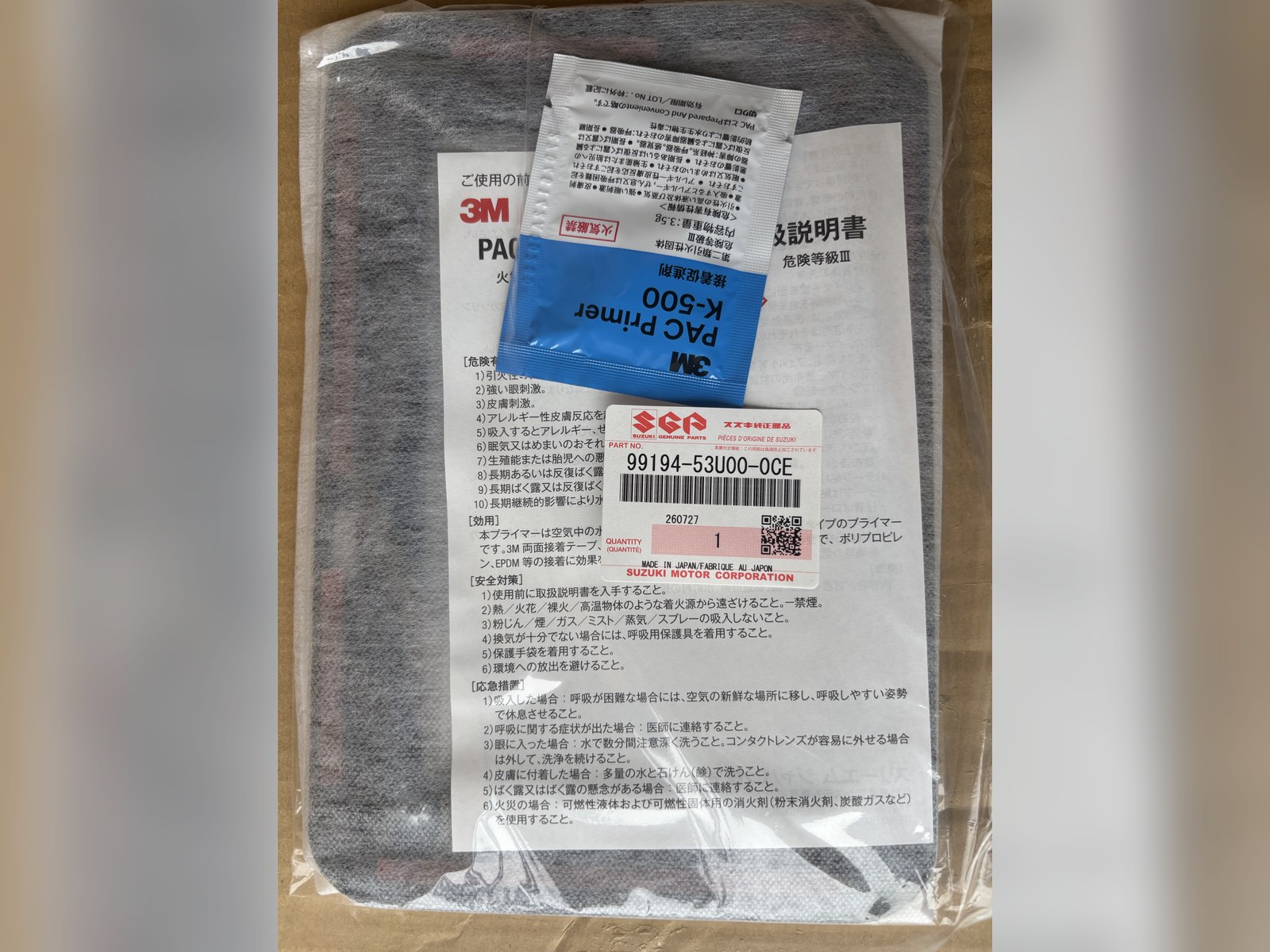

今回のいちばんのポイントがこちらです。使ったのはスズキ純正のオーディオ用アタッチメント（品番 99194-53U00-0CE／180mmデッキ用）。写真に一緒に写っている青い袋は、両面テープの食い付きをよくする3M PAC Primer K-500（接着促進剤）です。
社外品の汎用パネルでも取り付けはできますが、純正部品はもともとその車のために作られた形なので、パネルとの合わせ目にすき間が出ません。手間も部品代もかかりますが、毎日目に入る場所なので、ここは純正部品を使う価値があると考えています。
プライマーは、貼り付ける面をきれいに脱脂したうえで使います。ここを省くと、夏場の熱でテープが浮いてくる原因になります。地味な工程ですが、長く使っていただくために欠かせない下ごしらえです。
作業②：車両側の配線との接続

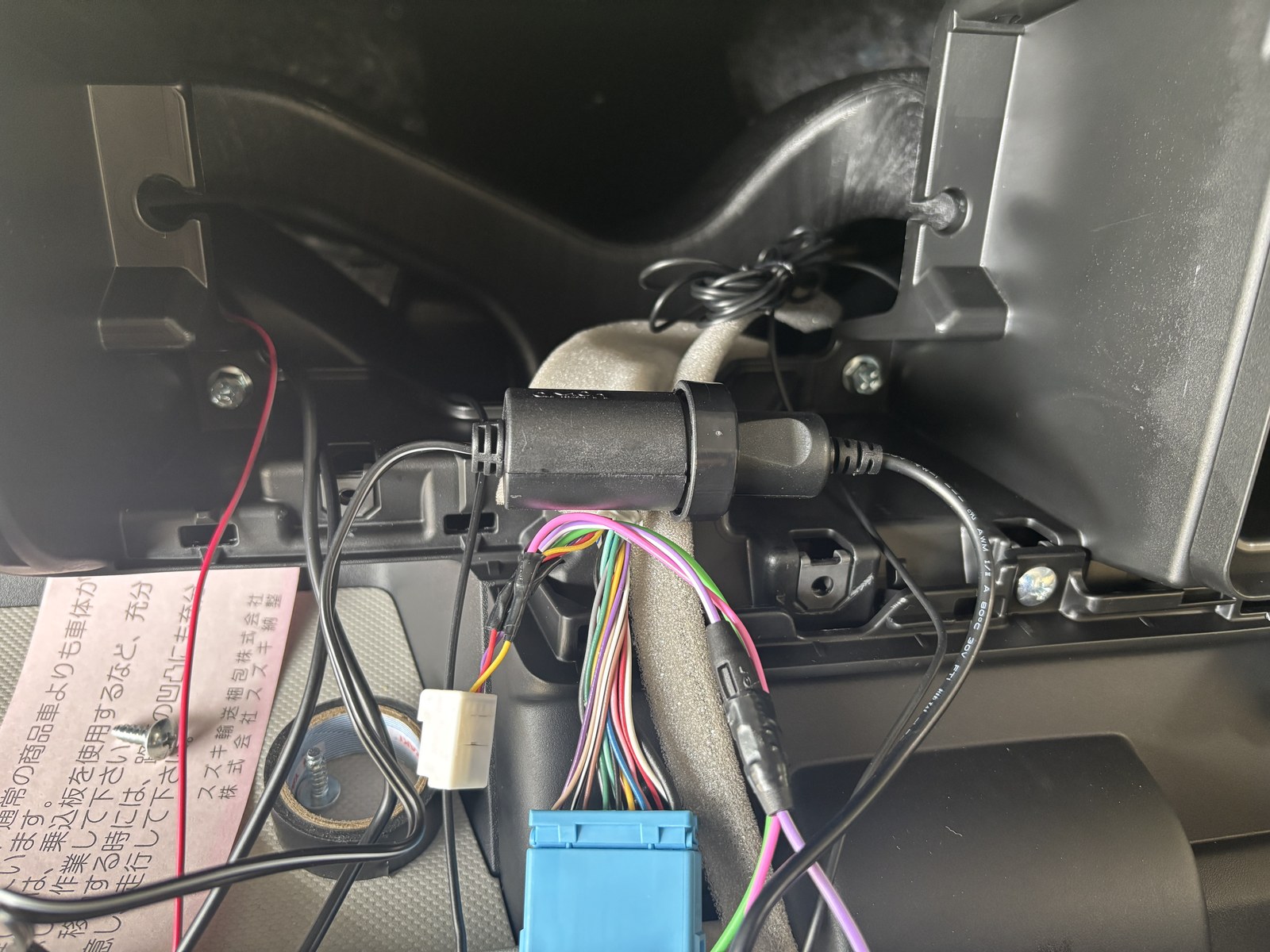

本体を収める前に、オーディオ裏で車両側の配線とつないでいきます。ここで電源やスピーカー、バックカメラの映像線などをまとめて処理します。
配線は、束ねる位置と固定の仕方で仕上がりが変わります。ダッシュボードの中で余った配線が遊んでいると、走行中のビビリ音や、ほかの部品との干渉の原因になります。見えなくなる場所ですが、ここを丁寧に処理しておくと、後々のトラブルがぐっと減ります。
作業③：バックカメラ ND-BC9 の取付と配線

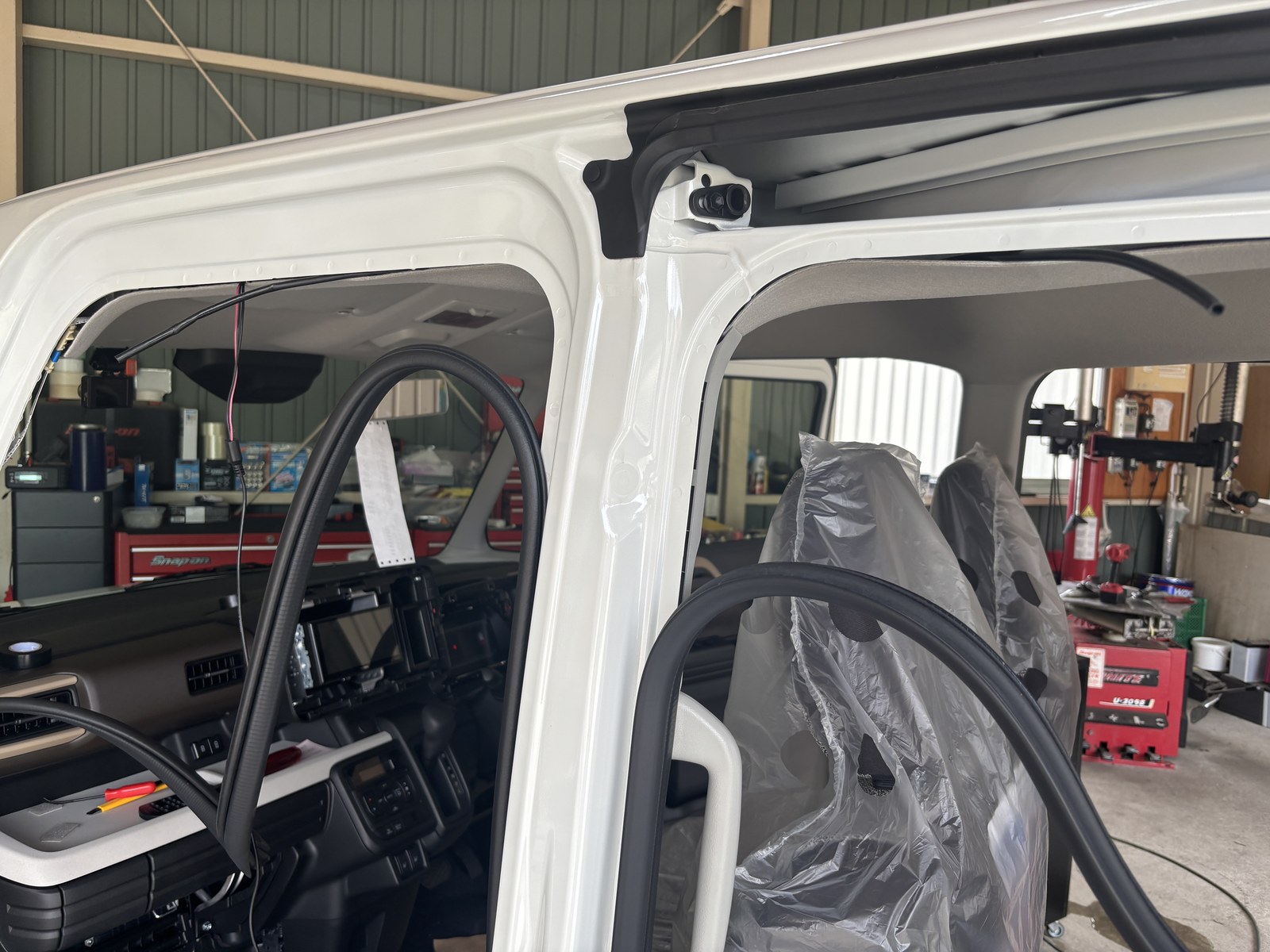

バックカメラの映像線は、車の一番後ろからダッシュボードまで通す必要があります。配線は内張りの中を通し、外から見えないように引き回しています。

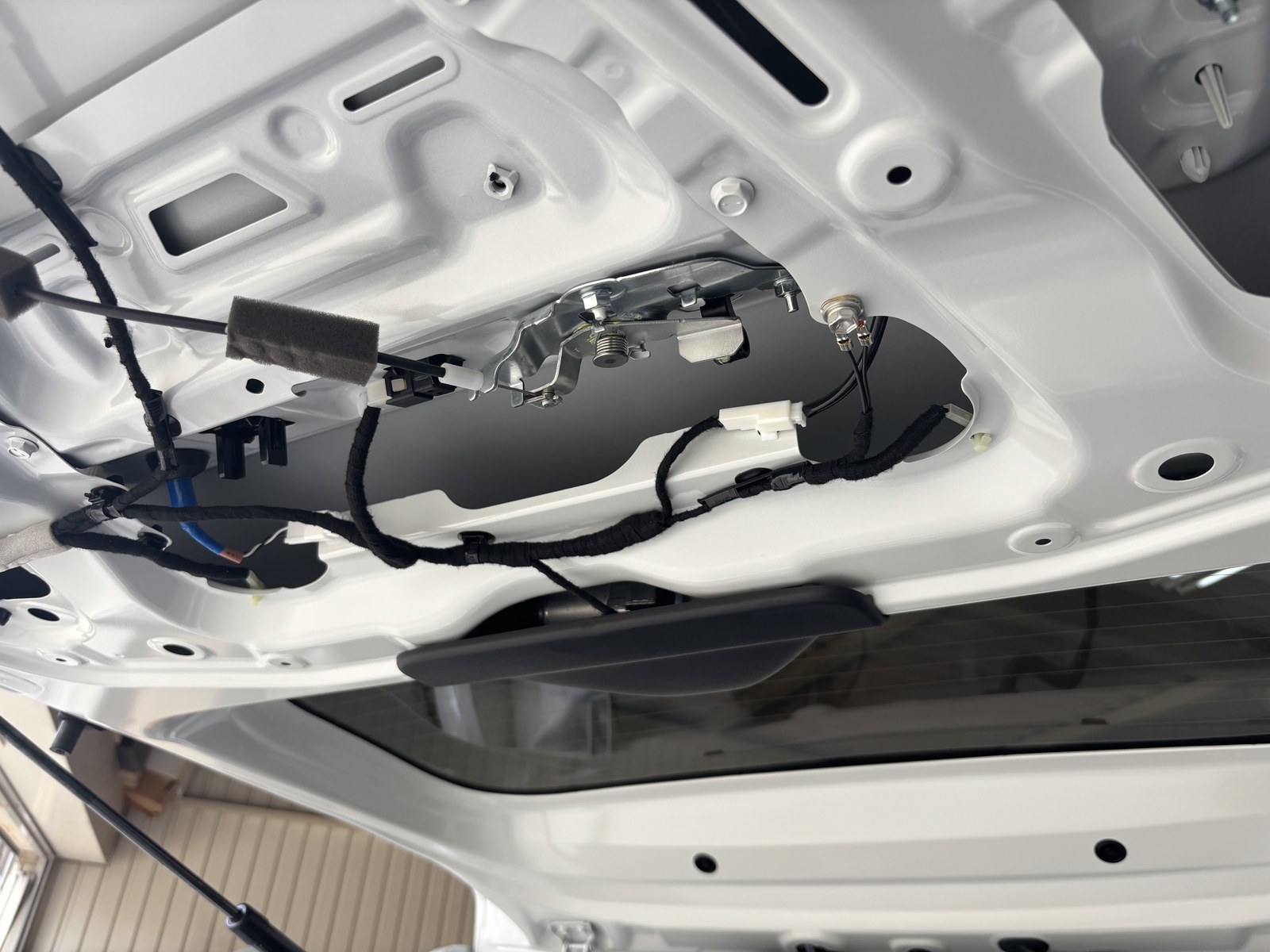

バックドア側は内張りを外し、ドアの内部を通して配線しています。バックドアは開け閉めのたびに動く部分なので、配線が引っ張られたり挟まれたりしないよう取り回すことが大切です。

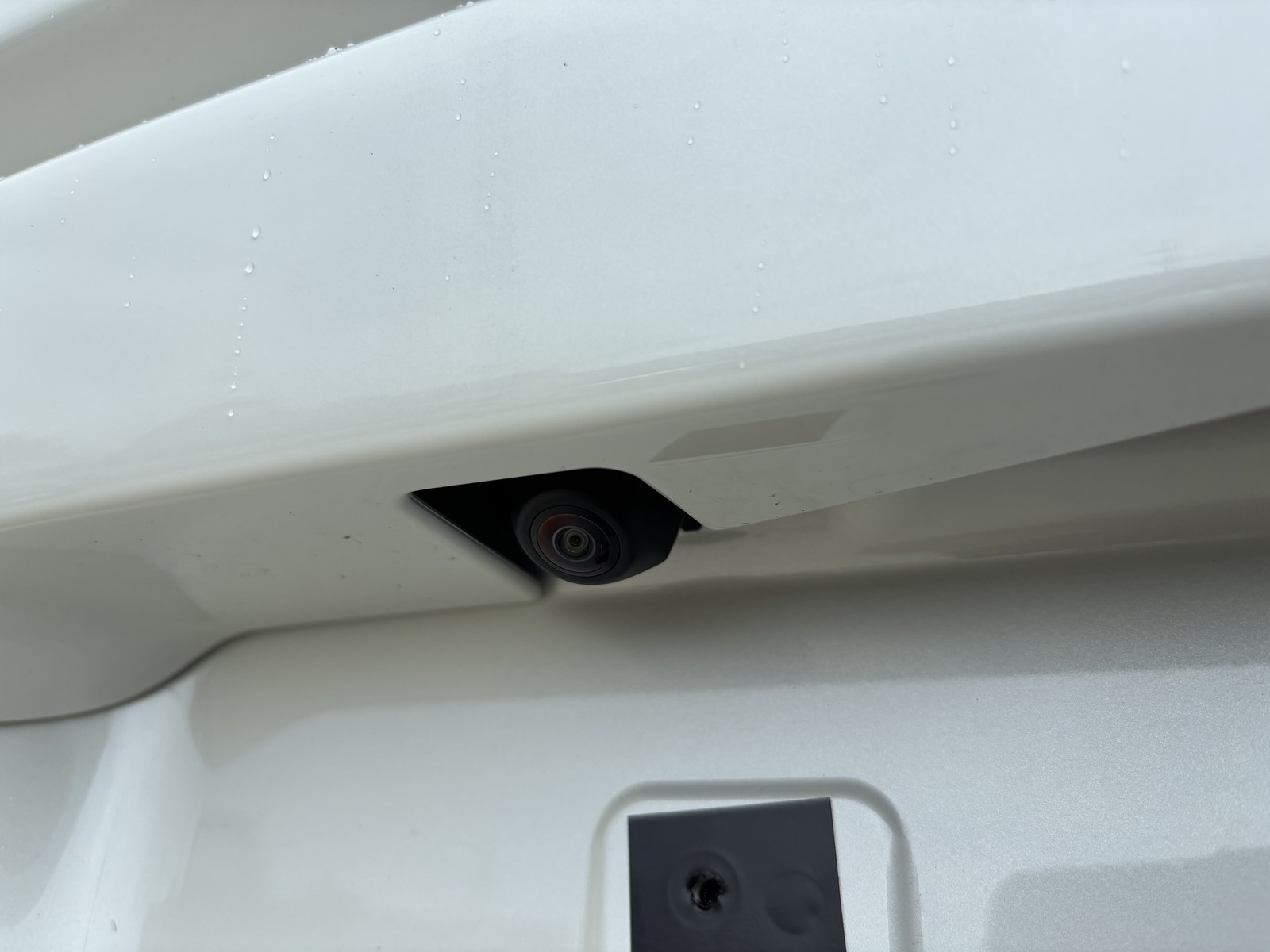

カメラ本体の取付が終わった状態です。小型のカメラなので、外から見ても目立ちません。

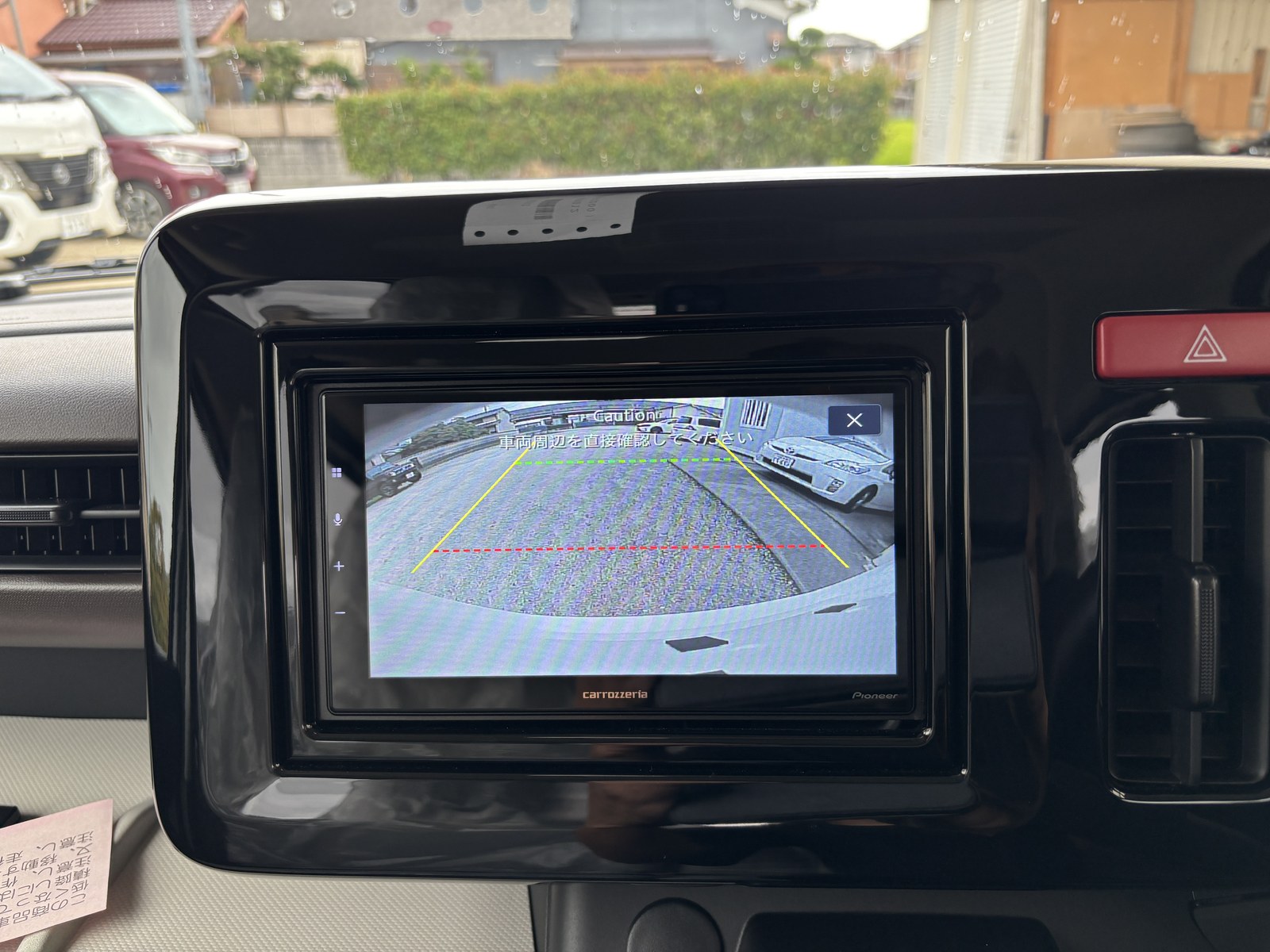

ディスプレイオーディオにバックカメラの映像が映りました。ガイド線も表示され、車庫入れのときに後ろの距離感がつかみやすくなります。オーディオレス車は純正のバックカメラも付いていないことが多いので、社外ナビ・ディスプレイオーディオと一緒に取り付けておくと安心です。
作業④：ドライブレコーダー HDR204G の取付

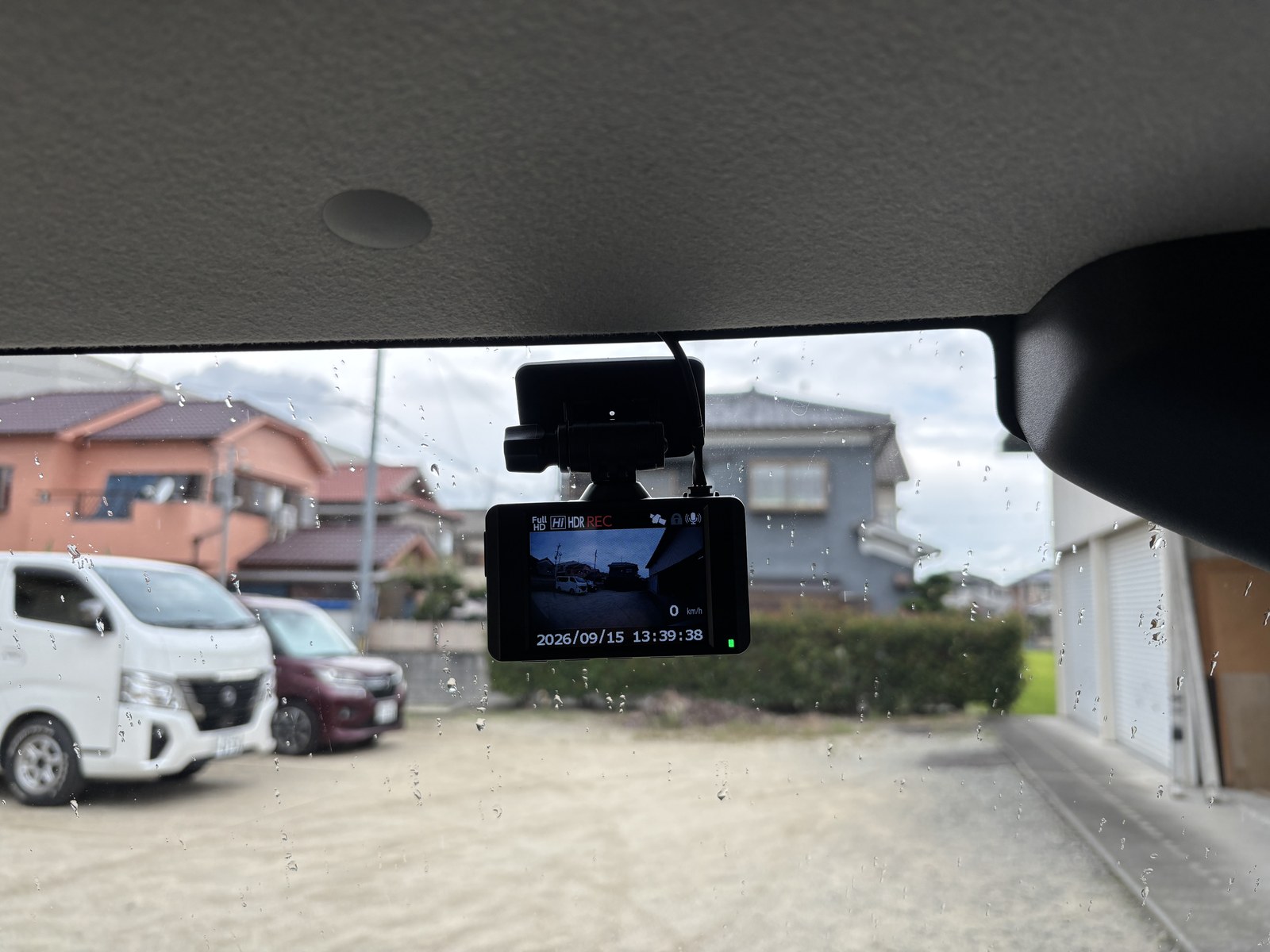

ドライブレコーダーは、フロントガラスの上部・ルームミラーの横に取り付けました。運転の視界を邪魔せず、ワイパーの拭き取り範囲に入る位置に収めています。
電源のコードは内張りの中に隠して配線しました。シガーソケットに挿しっぱなしにするとコードが垂れ下がり、シガーソケットも一つ塞がってしまいます。せっかく取り付けるなら、配線まで隠してすっきり仕上げたいところです。
作業時間と工賃の目安
- 作業時間：約4時間
- 工賃：お問い合わせください
※車種・グレード・取り付ける機器の組み合わせによって作業時間は変わります。正確なお見積りは、車種と取り付けたい商品をお知らせください。
