こんにちは、奈良県大和高田市の整備工場GOSPEL（ゴスペル）です。
今回は新型トヨタ・ヴォクシー（90系）に、ユピテル スーパーキャットのレーザー＆レーダー探知機「WRA100」を取り付けた作業をご紹介します。電源はシガーソケットをふさがず、ヒューズから取ったACC電源を”裏どり”してスマートに仕上げました。
今回の車両とご依頼内容
車両は新型トヨタ・ヴォクシー（90系）。「レーダー探知機を付けたいけれど、シガーソケットは使いたくないし配線もごちゃごちゃさせたくない」というご依頼です。商品はお客様がご用意されたお持ち込み品。当店はカー用品の持ち込み取り付けを大歓迎しています。
取り付けた商品

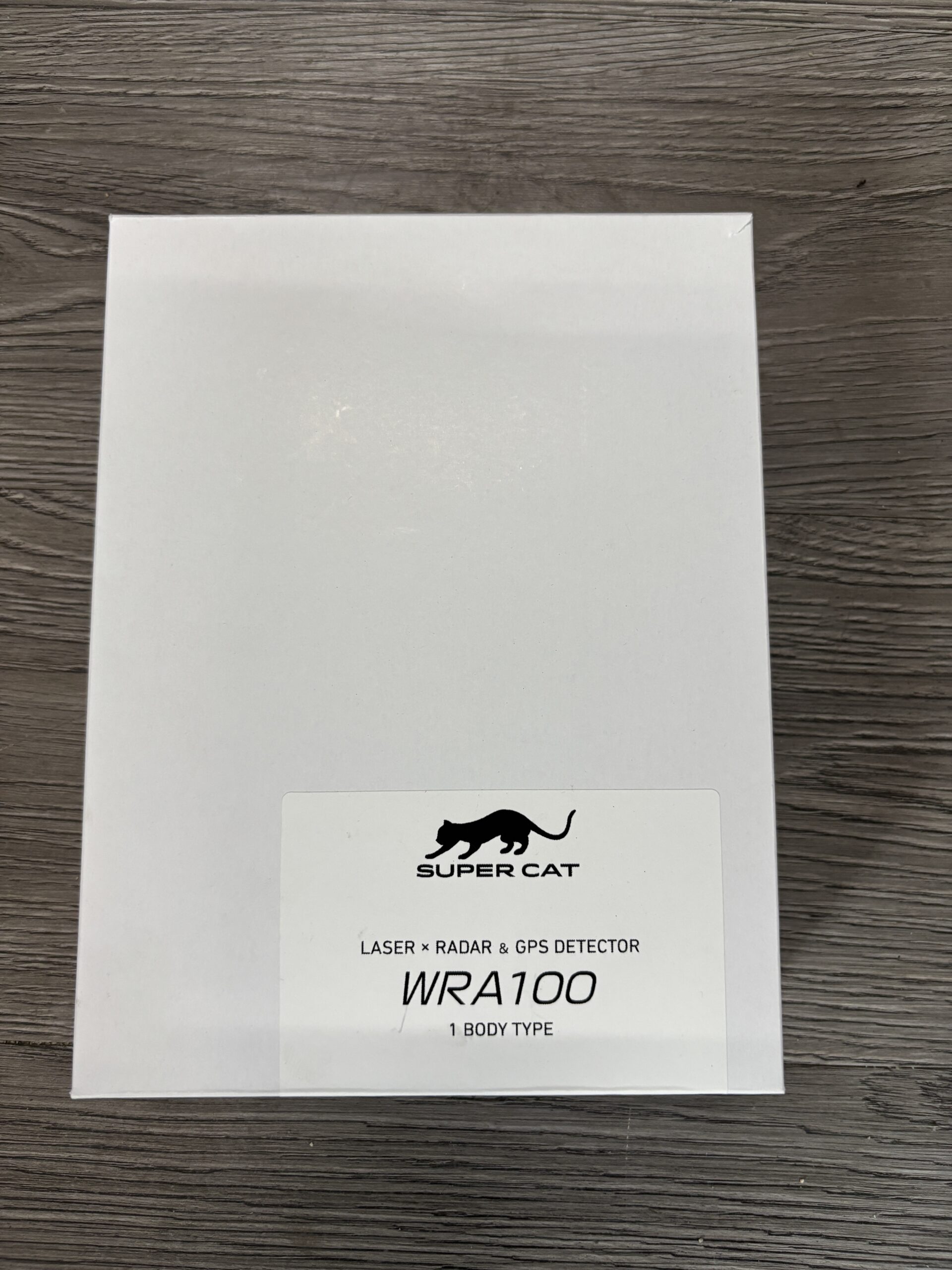

- ユピテル スーパーキャット レーザー＆レーダー探知機 WRA100（Web限定モデル）
- ワンボディタイプ、フルカラー3.6インチ液晶ディスプレイ搭載
- GPSデータ19万件以上・取締／検問データ6.9万件以上を収録し、オービスや取締りポイントをターゲット86識別でお知らせ
- 半固定式レーザー・レーザーLSMなど最新のレーザー式取締りにも対応
- レーダーはXバンド／Kバンドを受信、無線14バンド警報も搭載
- DC12V（マイナスアース車専用）・製品保証3年
取付作業の流れ
① ★今回のポイント：シガーソケットを”裏どり”してスマートに電源確保
今回の目玉は電源の取り出し方です。レーダー探知機は付属のシガープラグコードで手軽に付けられますが、それだと車内のシガーソケットが一つ埋まってしまい、コードもダッシュボード上に見えてしまいます。

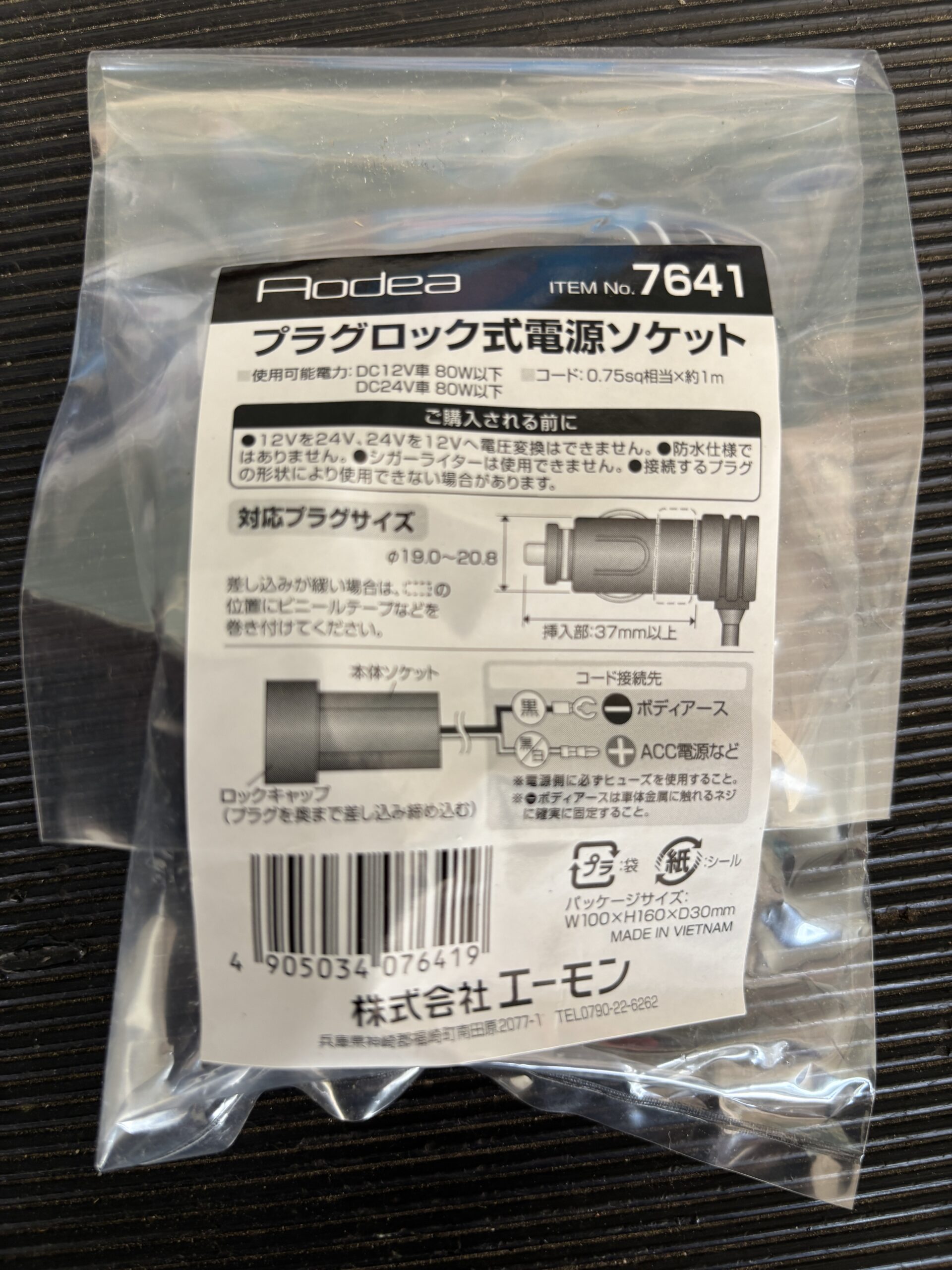

そこで使ったのが、エーモンの「プラグロック式電源ソケット（No.7641）」です。ヒューズから取り出したACC電源を、目立たない位置に増設したこのソケットへ配線し、シガーソケットを”裏どり”しました。純正のシガーソケットは空けたまま、WRA100は付属プラグをそのまま挿して使えるので、機器側の配線を加工する必要もありません。
このソケットはプラグが緩まないロック機能付きで、走行中の振動でもプラグが抜ける心配がありません。DC12V／24V対応で、レーダー探知機やドライブレコーダーの電源取り出しにぴったりの商品です。

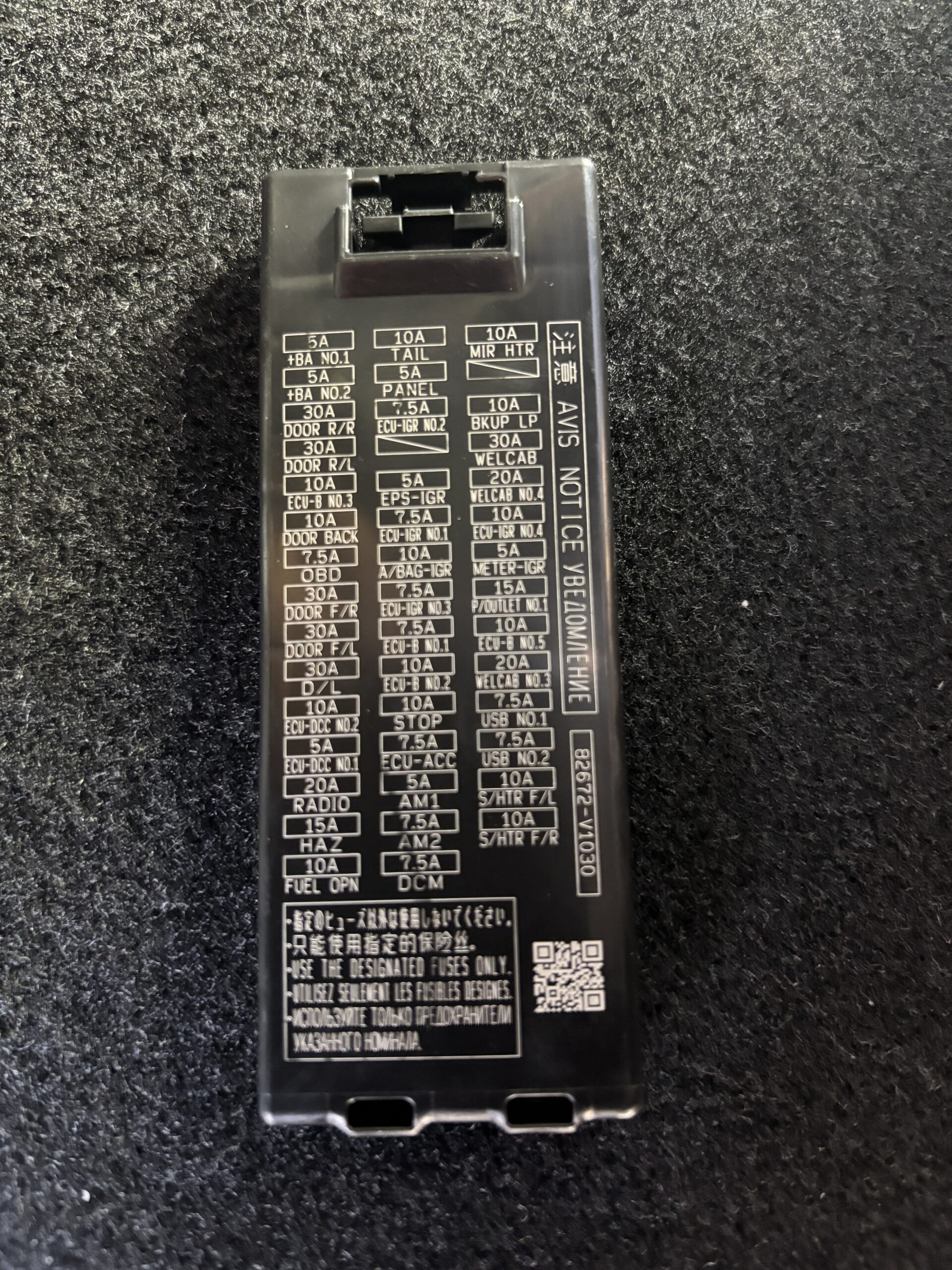

電源はヴォクシーのヒューズボックスから取り出します。配置図で「P/OUTLET（パワーアウトレット）」の電源を確認し、アクセサリー連動で通電する回路から分岐しました。エンジンを切れば探知機も一緒にOFFになるので、バッテリー上がりの心配もありません。

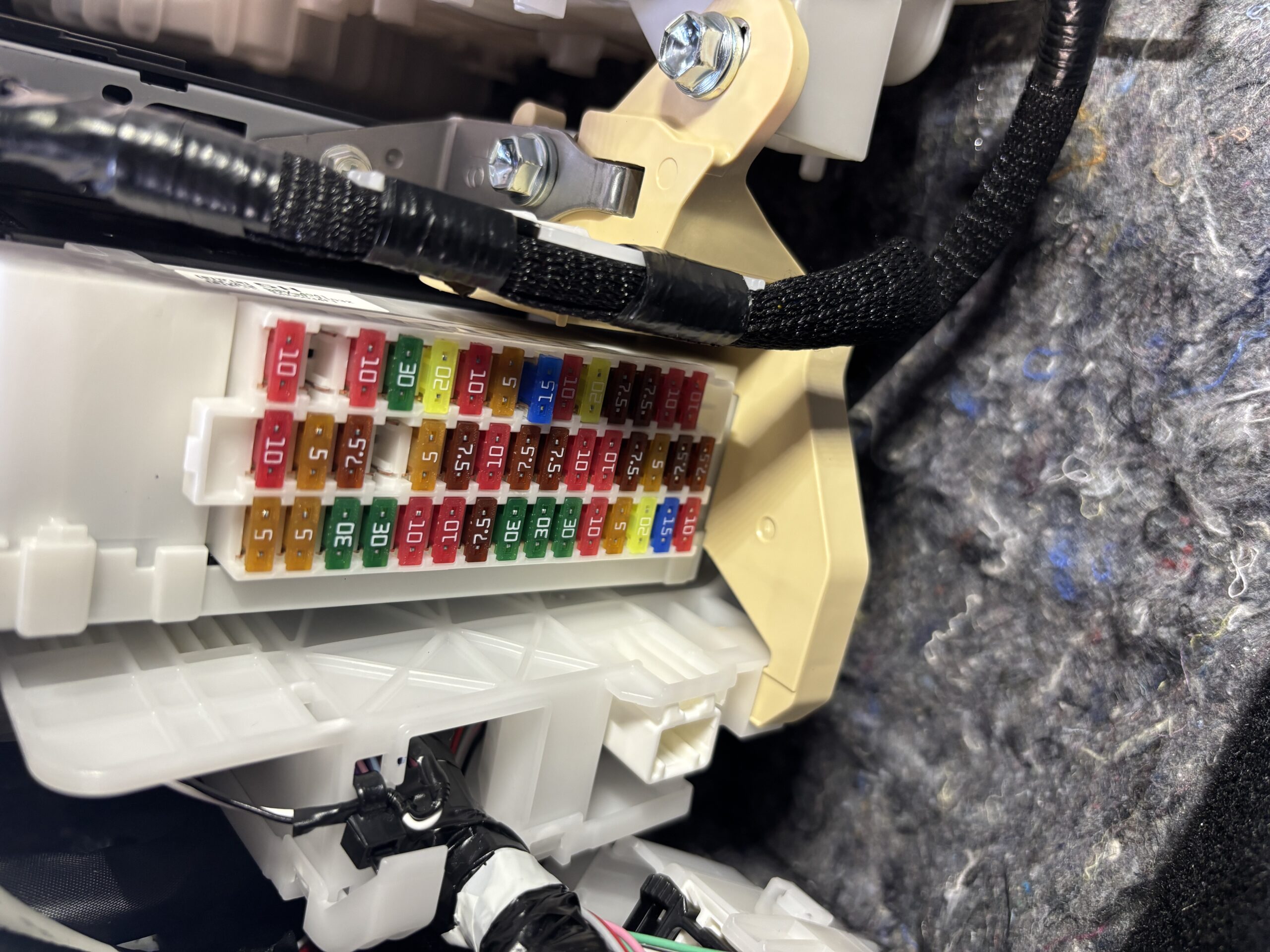

ヒューズ電源取り出しコードを使い、既存のヒューズと差し替えて電源を分岐。配線はコルゲートチューブとテープでしっかり保護・固定し、走行中の振動でも緩まないように処理しています。
なお今回は、WRA100のオプション電源ハーネスは使わず、ヒューズから直接ACC電源を取り出し、上記のプラグロック式電源ソケットで仕上げています。
② アース（マイナス）を確実に接地

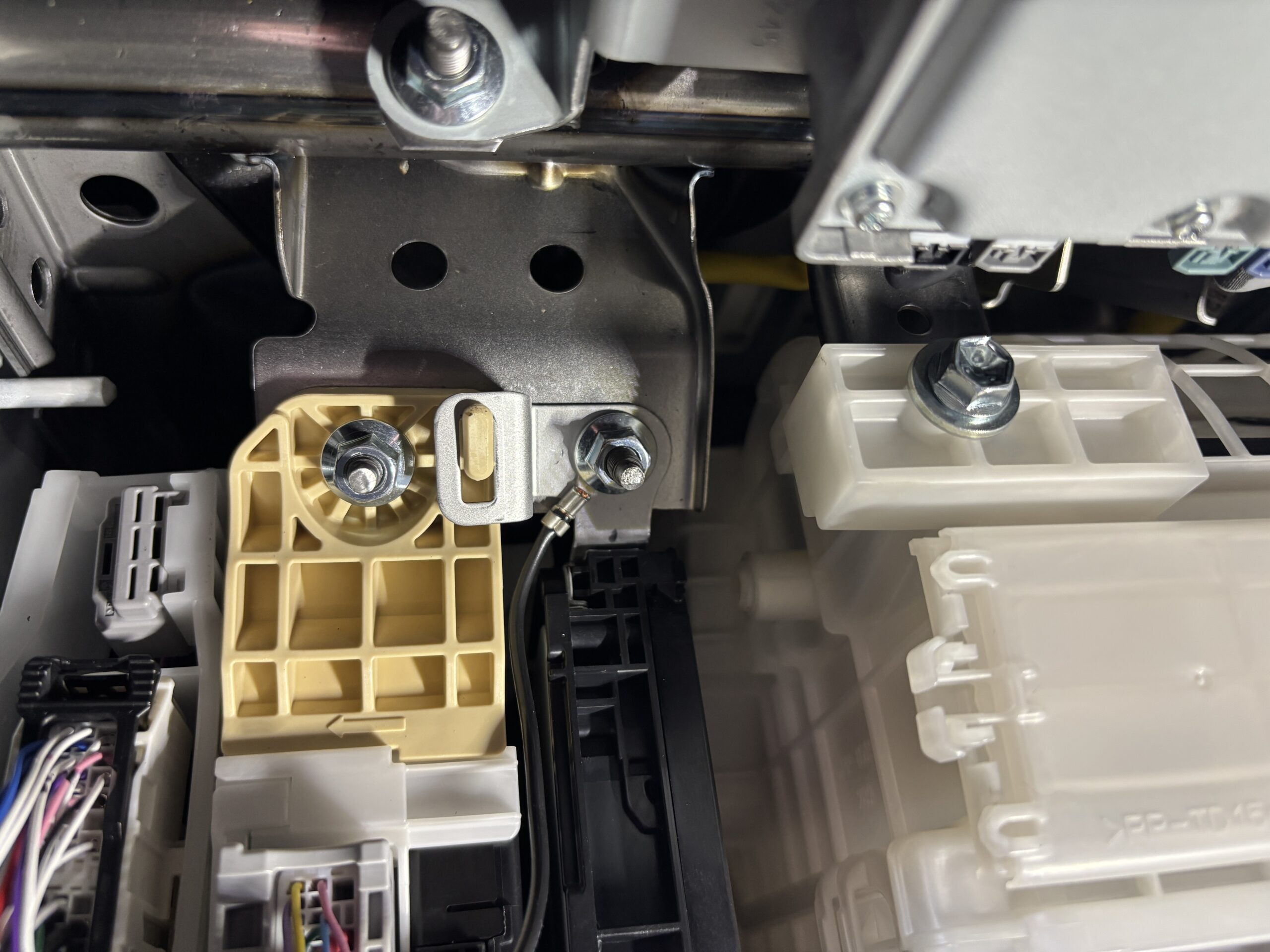

電装品を安定して動作させるには、アース（マイナス側）の接地が重要です。車体の純正ボルト部を利用して、アース端子を確実に共締めしました。塗装面ではなく金属の導通が取れる箇所を選ぶことで、ノイズや誤作動を防ぎます。
DIYではこのアースをいい加減にして動作が不安定になるケースがよくありますが、プロの取り付けではここを丁寧に仕上げます。
③ 本体を設置して動作確認

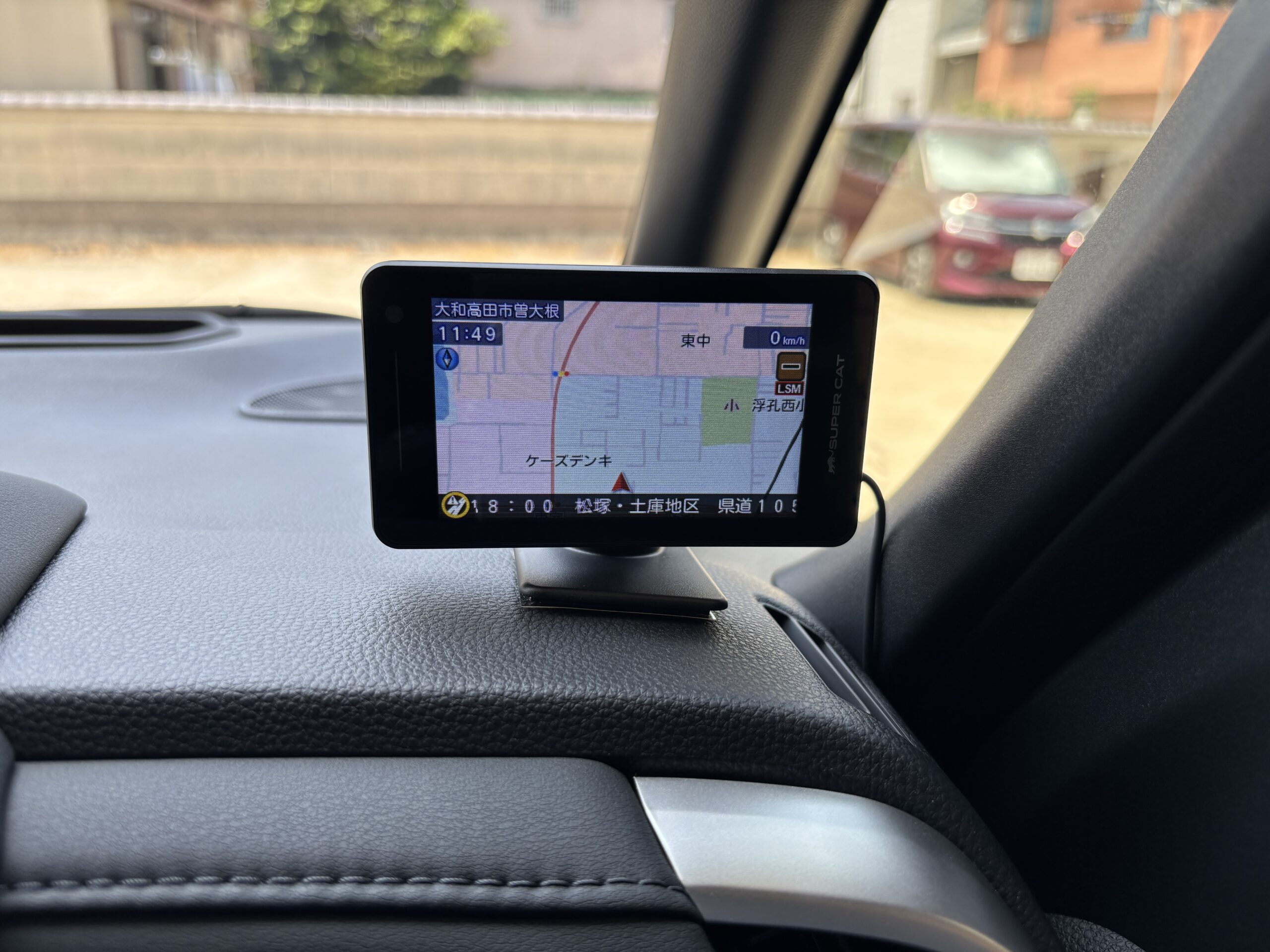

本体はダッシュボード上の視界を妨げない位置に設置。GPSの受信、地図表示、レーダー・レーザーの警報までしっかり動作することを確認して作業完了です。シガーソケットも空いたまま、配線が表に出ないすっきりとした仕上がりになりました。
作業時間と工賃の目安
- 作業時間：約40分
- 取付工賃：5,500円（税込）
シガー電源ではなくヒューズからのACC電源取り出し・電源ソケット増設・アース処理込みの工賃です。車種や取り出し方法によって変わりますので、詳しくはお問い合わせください。
