こんにちは、奈良県大和高田市の整備工場GOSPEL（ゴスペル）です。当店は電装系の持ち込み取付を得意としており、グーネットピットの作業実績は300件を超えました。
今回は200系ハイエースワイドに、アルパインのナビ・12.8型フリップダウンモニター・カロッツェリアのスピーカーをまとめて取り付けた作業をご紹介します。取り付けたのは以下の4点です。
- アルパイン XF11NX2-HI（フローティングビッグX11・11型／フルセグ・ハイエース200系専用ナビ）
- アルパイン RXH12X2-L-B（12.8型WXGAフリップダウンモニター・ブラック）
- アルパイン KTX-Y3005VG-M（12.8型リアビジョン パーフェクトフィット／ハイエースワイド専用取付キット）
- カロッツェリア TS-G1010F（10cmデュアルコーンスピーカー）
今回の車両とお預かり内容

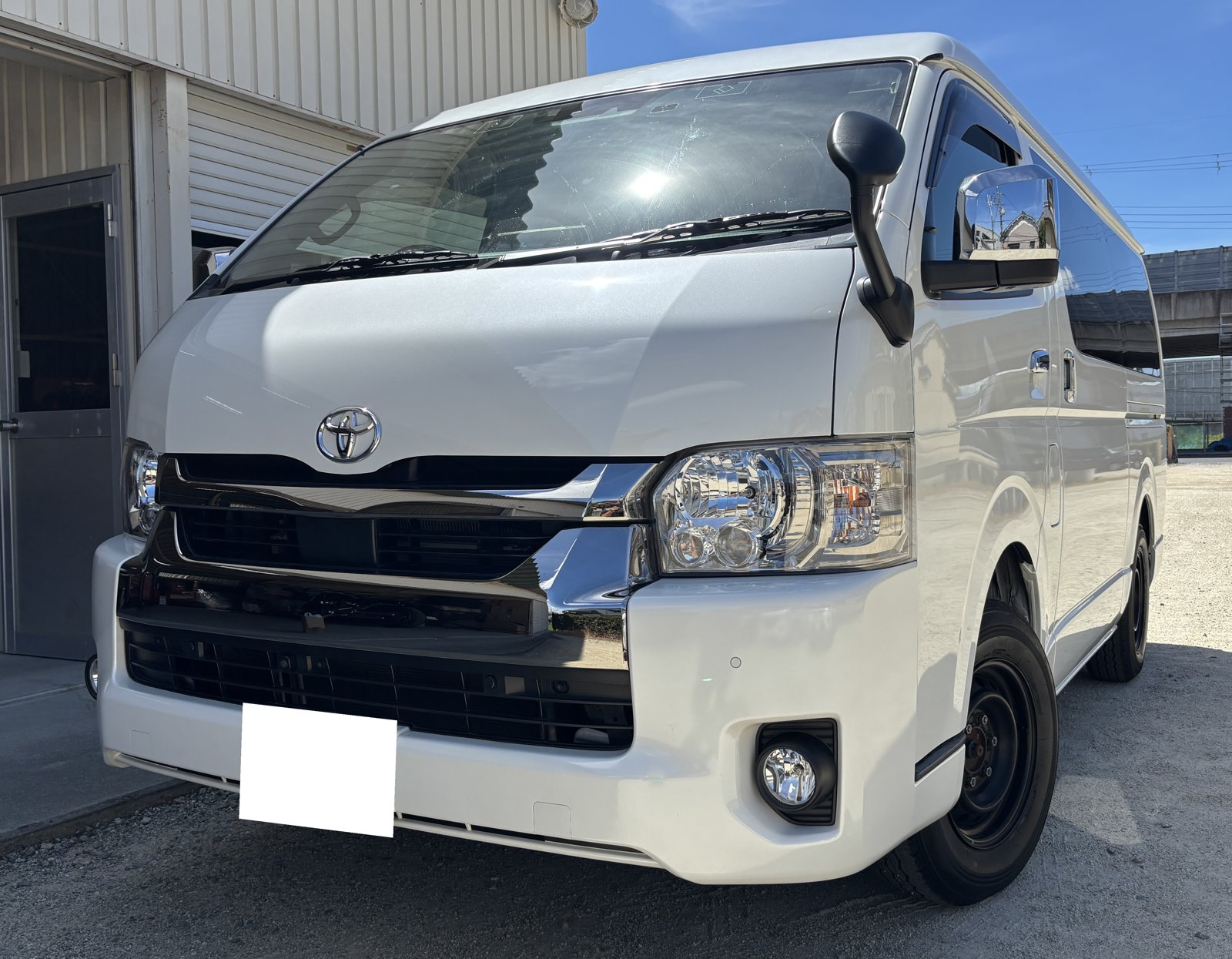

200系ハイエースワイドのオーナー様より、ネットで購入された商品の持ち込み取付でご依頼いただきました。
ナビ・後席モニター・スピーカーをまとめてグレードアップしたい、というご要望です。ハイエースは室内が広く、ファミリーやレジャー、車中泊など後席の利用シーンが多いので、フリップダウンモニターとの相性が特に良い車です。
①フローティングビッグX11（XF11NX2-HI）の取付
XF11NX2-HIは、200系ハイエース専用に設計された11型の大画面フローティングナビです。フルセグ対応で、大画面を手前に迫り出させるフローティング構造が特徴。車種専用設計の取付キットにより、インパネにぴったり収まる「パーフェクトフィット」で純正のような一体感のある仕上がりになります。
大画面を迫り出させるフローティング構造のため、エアコン吹き出し口やハザードスイッチなどの操作性を損なわないよう、位置決めと配線処理を丁寧に行いました。配線はすべて内装の中に隠して引き回しています。

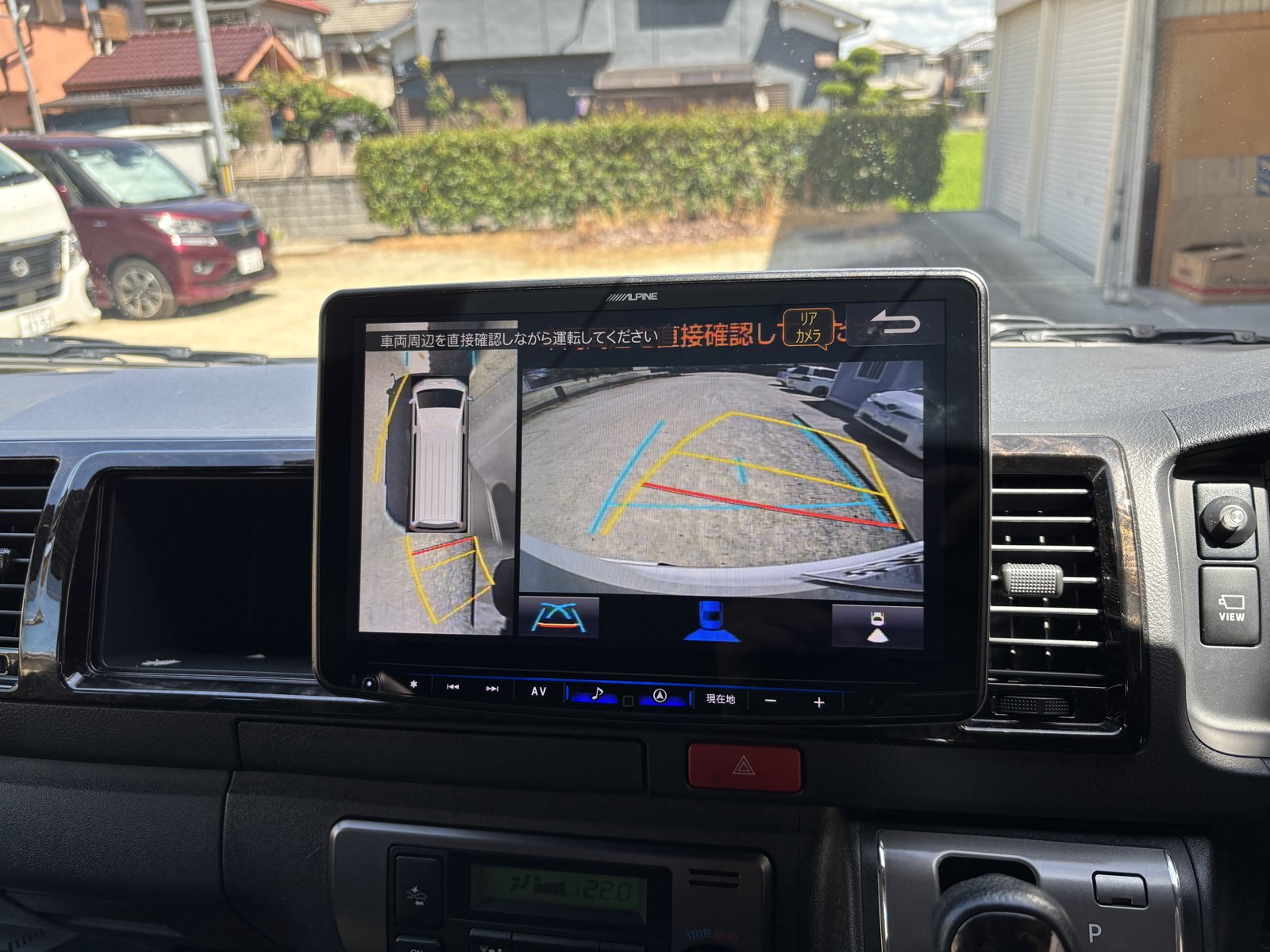

また今回のハイエースは純正のパノラミックビュー（全方位カメラ）が装着されていたため、その映像を変換してアルパインのビッグX11に映し出せるようにしました。純正カメラをそのまま活かして社外ナビの大画面で真上から見たような全方位映像を確認でき、大きなボディのハイエースでも駐車や幅寄せがぐっと楽になります。
②12.8型フリップダウンモニター（RXH12X2-L-B）の取付
RXH12X2-L-Bは、アルパイン最大クラスとなる12.8型・WXGA高画質の天井取付型リアビジョンです。後席の乗員が大画面で映像を楽しめます。HDMIリアビジョンリンクでナビ側と接続することで、高画質のまま映像を送れるのも魅力です。
今回の取付で使用したのが、ハイエースワイド専用のパーフェクトフィット KTX-Y3005VG-M です。

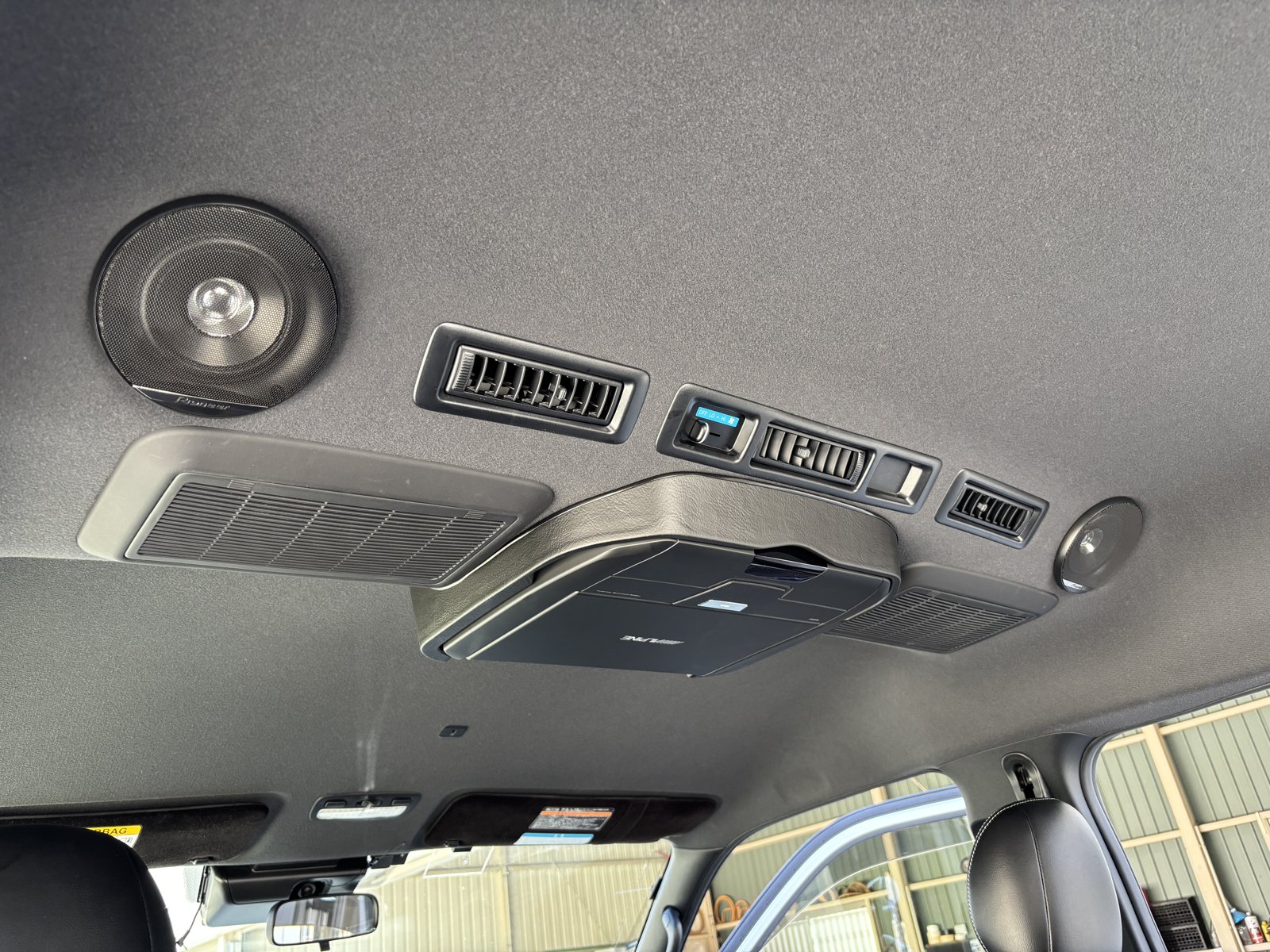

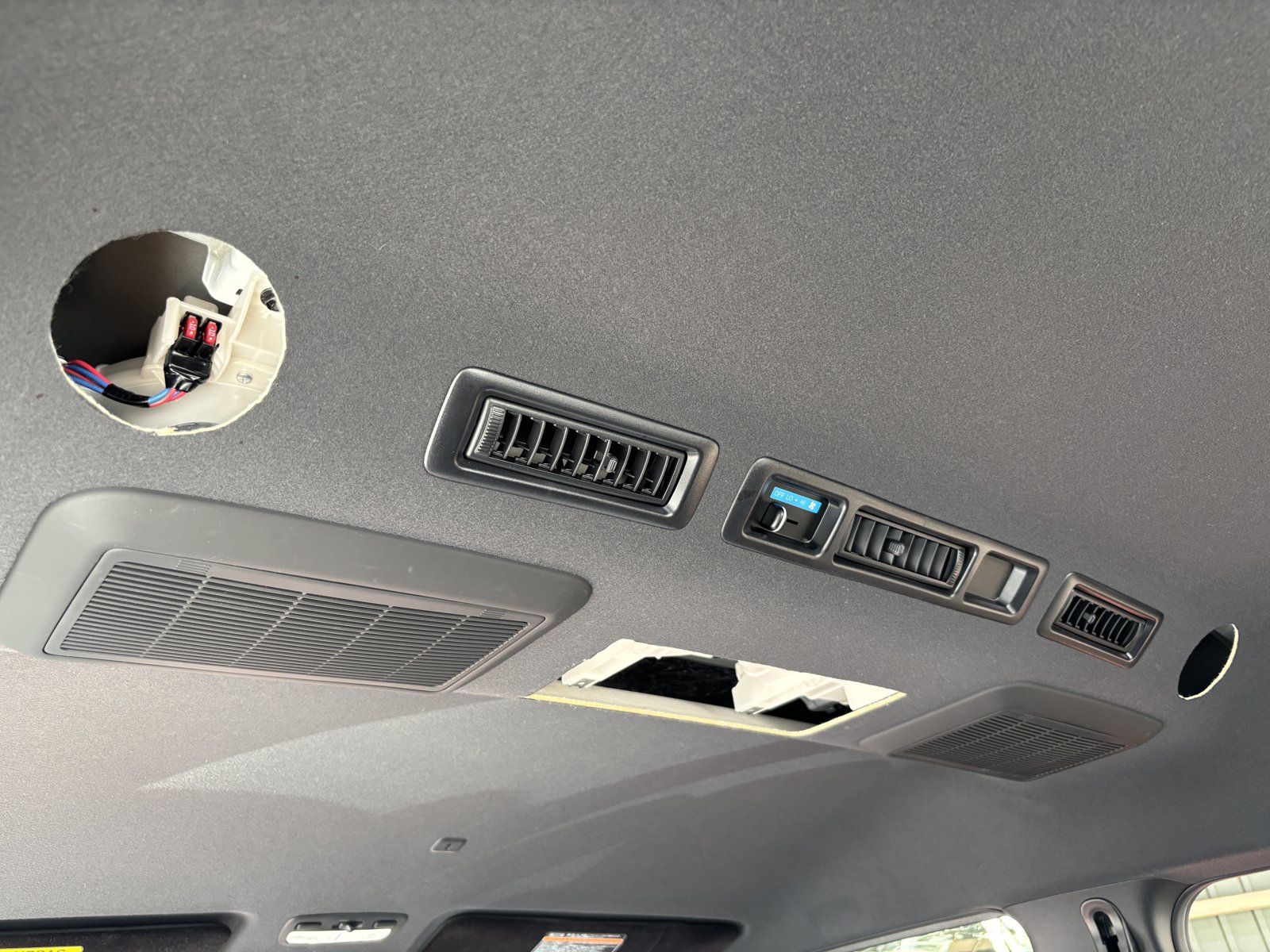

★今回の目玉その1 ── 天井への大型モニターの取り付けは、取付キットに付属の型紙に沿ってルーフ（天井の内張り）をカットしていくのがポイントです。型紙どおりに正確に切り出すことで、モニターがぴったり収まり、純正のような美しい仕上がりになります。ハイエースの天井には後席用エアコンの吹き出し口が並んでいるため、その間を狙って位置を決める必要があります。カットがわずかでもズレると、モニターの開閉時に干渉したり見た目にも影響してしまうため、慎重に作業しました。
天井裏の配線もモニターからナビまで長い距離を隠して通すため、DIYではかなりハードルの高い作業になります。

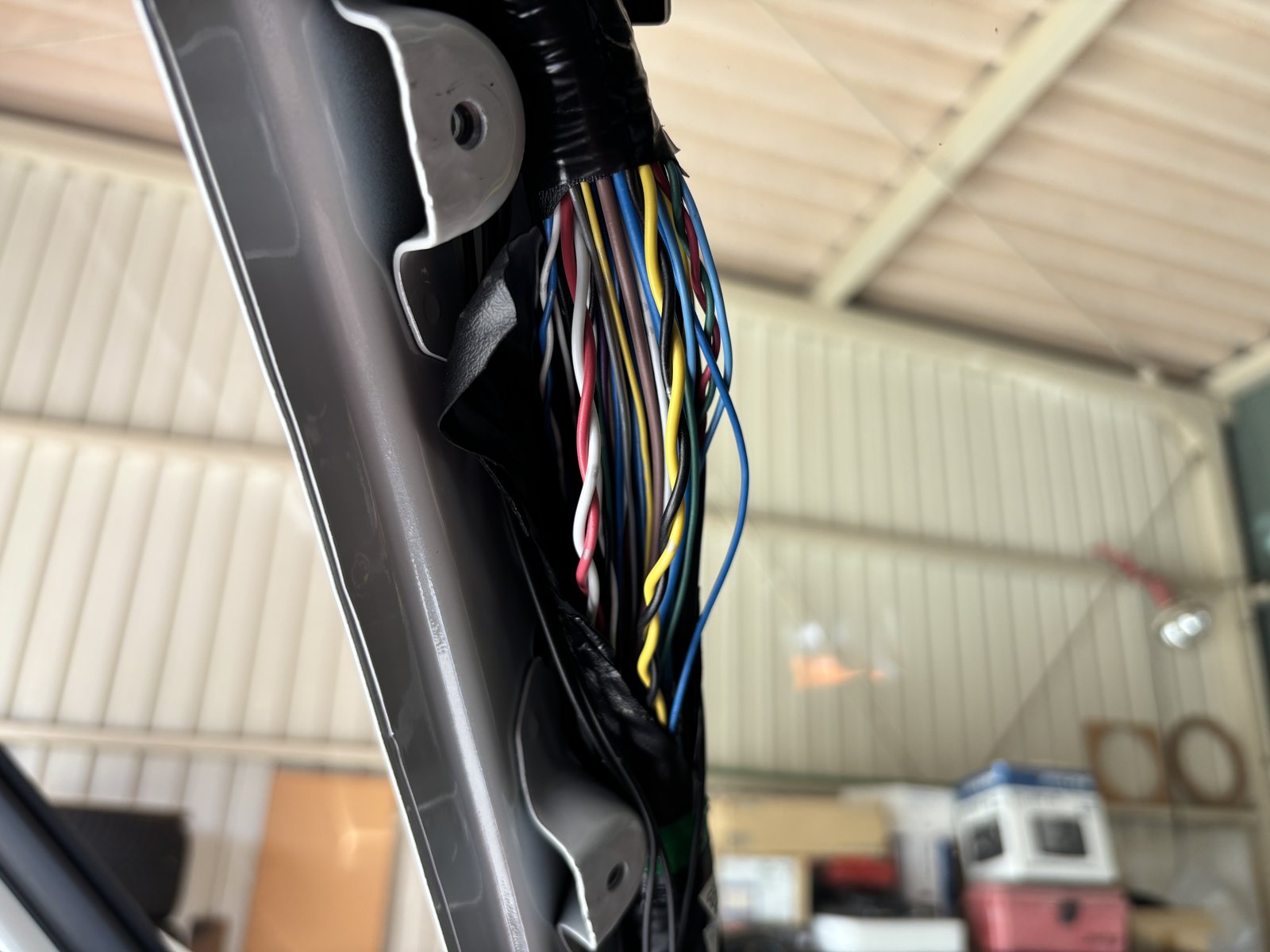

配線が見えているこちらの写真ですが、リアスピーカーの配線はこの左のAピラー内の線から取っています。
③天井スピーカー増設（カロッツェリア TS-G1010F）★今回の目玉その2
今回いちばんのポイントがこのスピーカー増設です。ハイエースはもともと後方にはスピーカーが付いておらず、後席に座ると音が遠く、聞き取りづらいという弱点があります。前だけで鳴っている状態です。

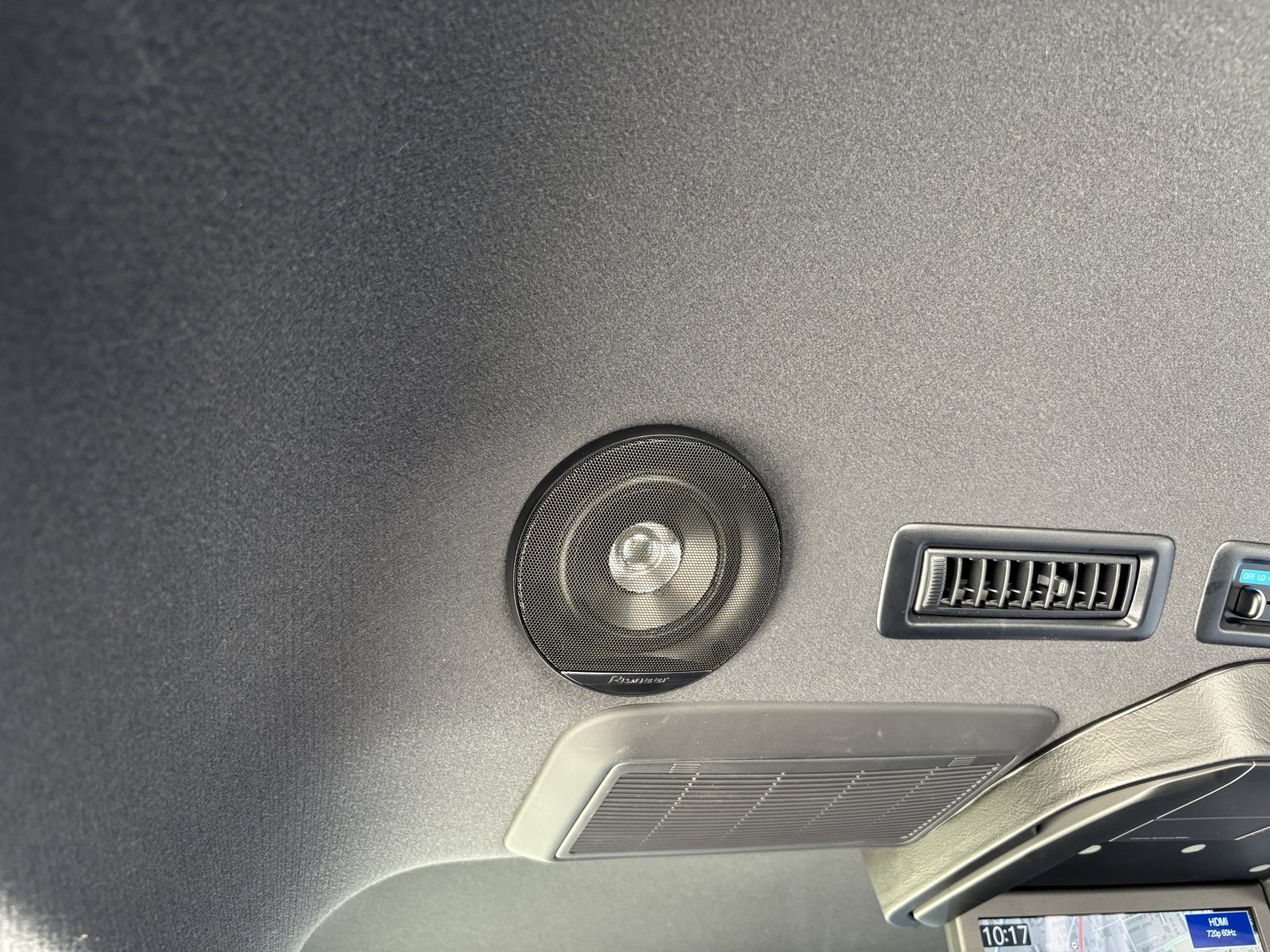

そこで、本来スピーカーが無い天井位置にカロッツェリアのTS-G1010F（10cmデュアルコーン）を左右増設しました。これにより後席にもしっかり音が届くようになり、フリップダウンモニターで映像を楽しむ後席の人が、音まで快適に楽しめる環境になります。大画面モニターと後方スピーカーの組み合わせは、まさに動く映画館のような仕上がりです。
スピーカーが無い場所への増設は、天井への穴あけ・取付ステーの固定や配線の引き回しが必要で、単純な交換より手間のかかる作業です。当店ではビビリ音が出ないようしっかり固定し、配線も内装内に隠して仕上げています。
作業時間と工賃の目安
- 3点まとめての作業時間: 約5時間（ほぼ半日〜1日のお預かりが目安）
- 工賃: お問い合わせください
※200系ハイエースワイドでの作業実績です。ルーフ形状・グレード・車両の状態により作業内容・料金は変動します。正確なお見積りは車種と商品をお知らせください。フリップダウンモニターの取付は車種・ルーフ形状・リアクーラーの有無で適合キットが変わります。
今回取り付けた商品
遠方の方や、ご自分で商品を用意される方はこちらからどうぞ。
アルパイン フローティングビッグX11 XF11NX2-HI
楽天市場で「XF11NX2-HI」を探す／Amazonで「XF11NX2-HI」を探す
アルパイン 12.8型フリップダウンモニター RXH12X2-L-B
楽天市場で「RXH12X2-L-B」を探す／Amazonで「RXH12X2-L-B」を探す
アルパイン 取付キット KTX-Y3005VG-M
楽天市場で「KTX-Y3005VG-M」を探す／Amazonで「KTX-Y3005VG-M」を探す
カロッツェリア TS-G1010F
楽天市場で「TS-G1010F」を探す／Amazonで「TS-G1010F」を探す
※フリップダウンモニターの取付キットは車種・ルーフ形状・リアクーラーの有無で適合品番が異なります。ご購入前に必ずアルパインの適合表をご確認ください。
