こんにちは、奈良県大和高田市の整備工場GOSPEL（ゴスペル）です。
今回はスズキ キャリイ（DA16T）の保冷車に、カロッツェリア楽ナビ「AVIC-RW822-D」の取り付けと、カロッツェリア「TS-F1050」スピーカーの新規増設を行いました。商品はすべて当店で手配し、7インチワイド用の純正オーディオパネルを使って純正同様の収まりに仕上げています。
今回の車両とご依頼内容
車両はスズキ キャリイ（DA16T）の保冷ボディ搭載車。お仕事で毎日走る一台です。
「配達で使うのでナビを付けたい」「ラジオも音楽もちゃんと聴けるようにしたい」というご依頼でした。軽トラックはグレードによってオーディオレス（スピーカーも未装着）の仕様があり、今回の車両もまさにその状態。ナビ本体だけでなく、スピーカーの新規増設からの作業になります。

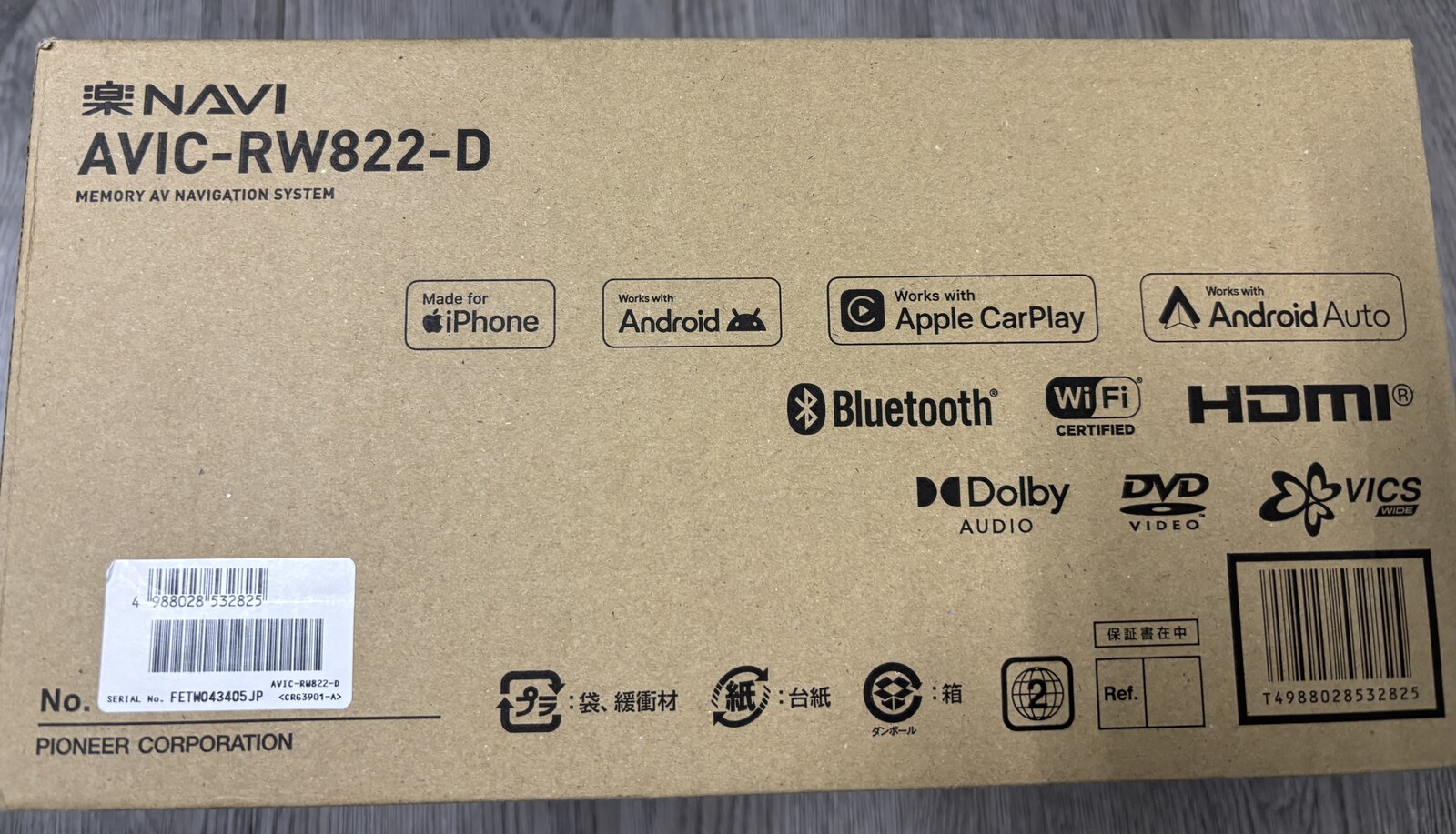

取り付けた商品①：カロッツェリア 楽ナビ AVIC-RW822-D
パイオニア／カロッツェリアの楽ナビ AVIC-RW822-D。7V型ワイド（200mmワイド）の大画面モデルです。主な特徴は次のとおり。
- 7V型ワイドHDパネル搭載で見やすい大画面
- フルセグ地デジ／DVD／CD／SD／USB／Bluetooth対応
- Apple CarPlay・Android Auto対応。スマホのマップや音楽アプリをそのまま画面で操作できます
- HDMI入力対応
- 地図更新にも対応
お仕事で使う車だからこそ、ナビの見やすさと操作のしやすさは大事なポイント。7V型ワイドの大画面は、軽トラックのセンターパネルでもしっかり存在感があります。
7インチワイド用の純正オーディオパネルを使用

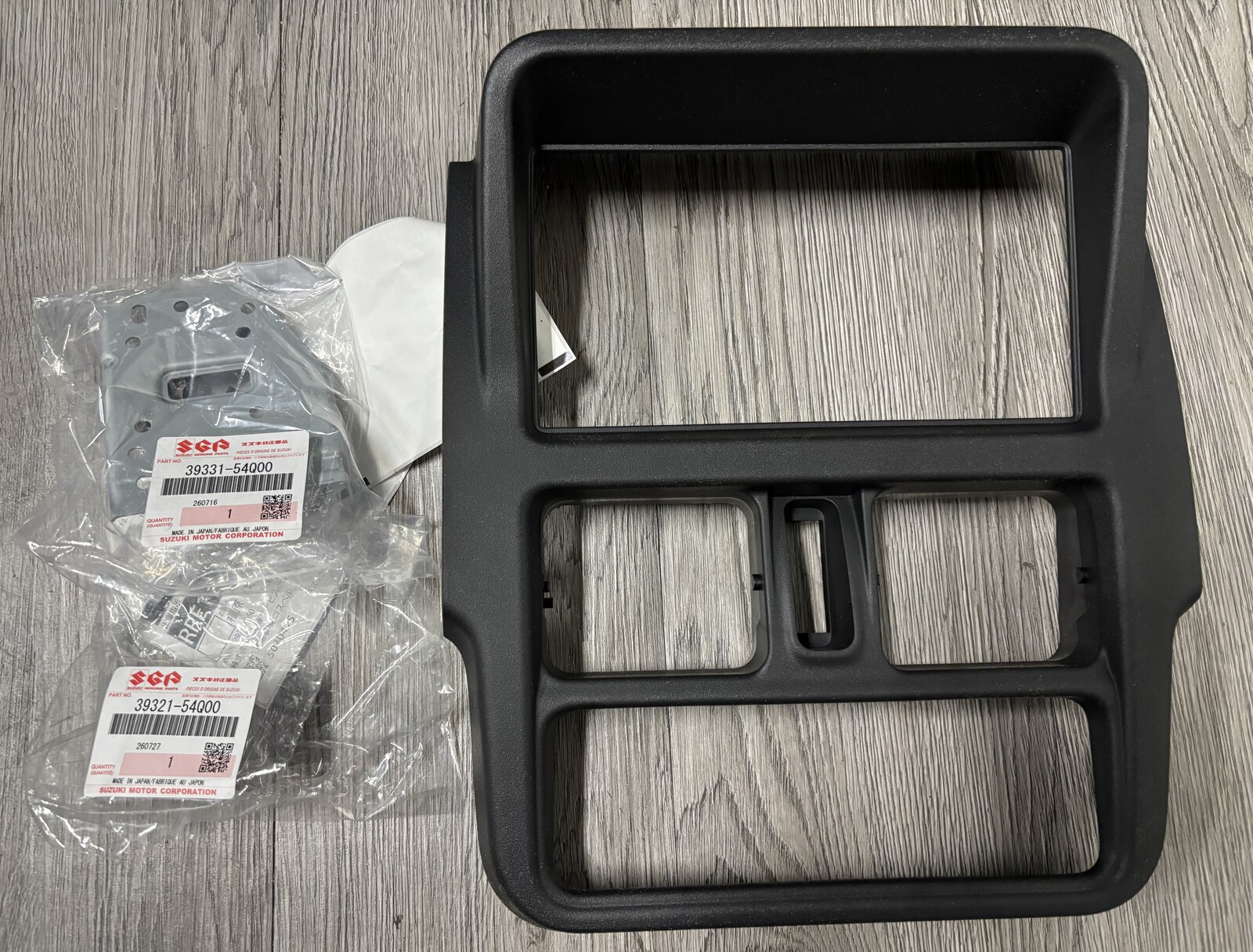

今回こだわったのが、社外の汎用パネルではなくスズキ純正の7インチワイド（200mmワイド）用オーディオパネルを使ったこと。写真の中央が純正パネル、左側が専用の取付ブラケットです。
軽トラックのセンターまわりは形状が独特で、汎用の取付キットだと隙間が出たり、パネルの質感が周囲と合わずに「後付け感」が出てしまうことがあります。純正のパネルとブラケットを使えば、ダッシュの造形にぴたりと合い、まるで新車時から付いていたような収まりになります。

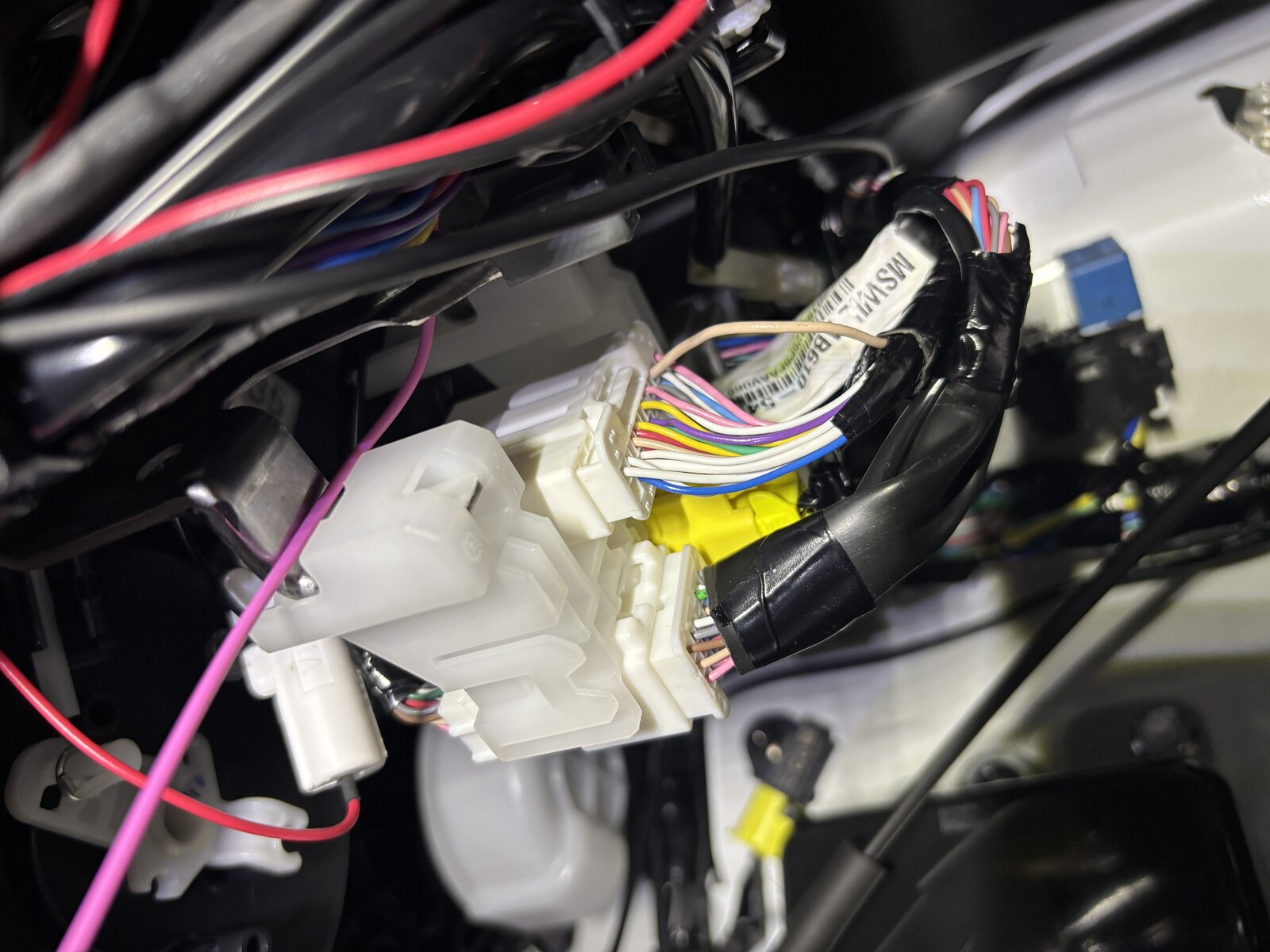

車両側の配線は、オーディオレス車に用意されているカプラーから接続。常時電源・ACC・イルミ・車速信号・パーキング信号・リバース信号を、一本ずつ確認しながら結線していきます。
ここを適当に済ませると、走行中に自車位置がずれる、バックしても画面が切り替わらない、といった不具合につながります。配線は結束バンドとテープで固定し、走行中の振動でカタカタ音が出ないよう処理しておくのも大事なポイントです。
★今回の目玉：スピーカーレス車へのスピーカー新規増設
今回いちばんの見せ場が、スピーカーが一つも付いていない状態からの新規増設です。

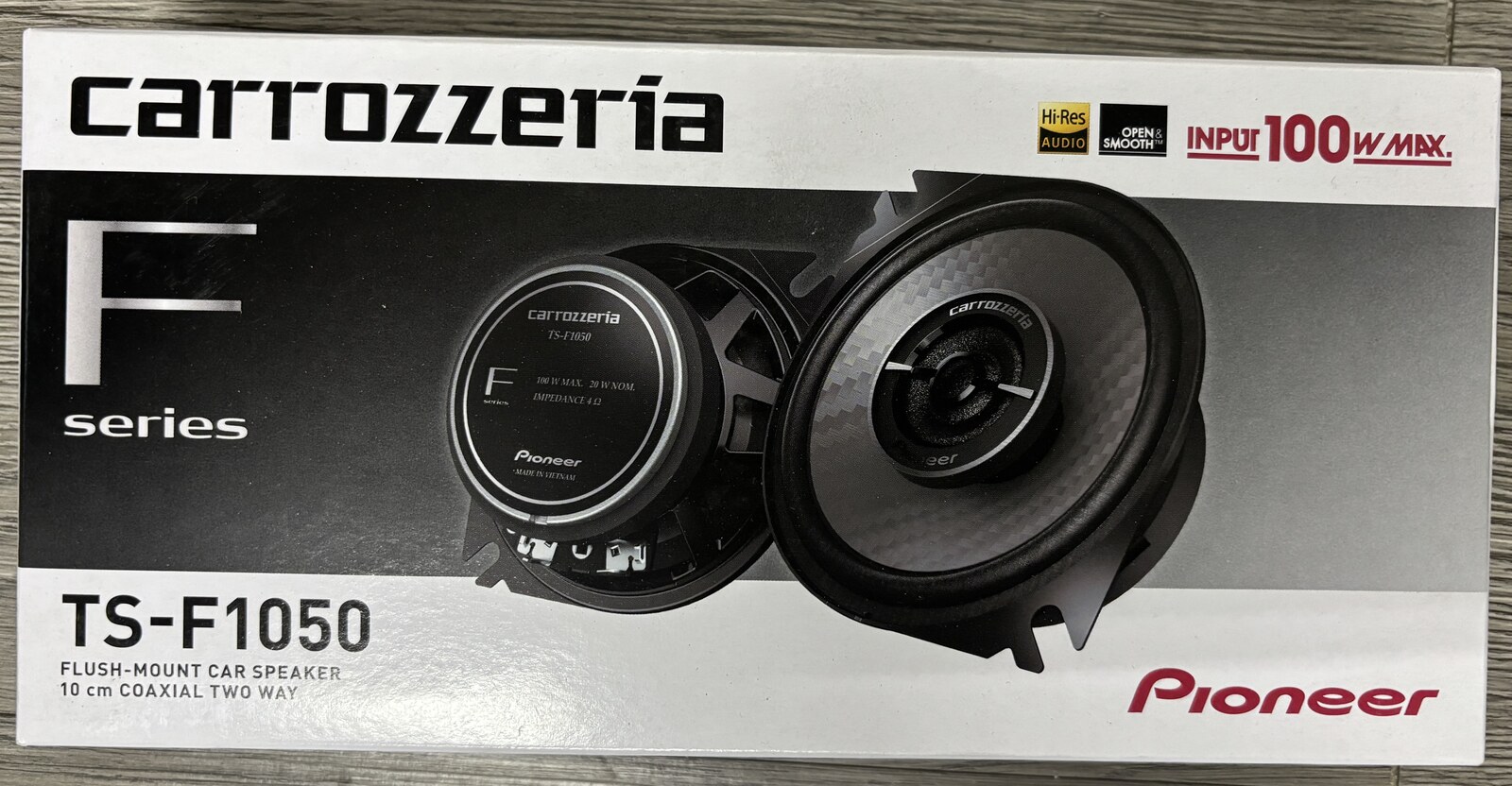

取り付けたのはカロッツェリアのカスタムフィットスピーカー TS-F1050。10cmコアキシャル2ウェイで、最大入力100W／定格入力20W、インピーダンス4Ω、再生周波数帯域は56Hz〜60,000Hzとハイレゾ音源にも対応しています。

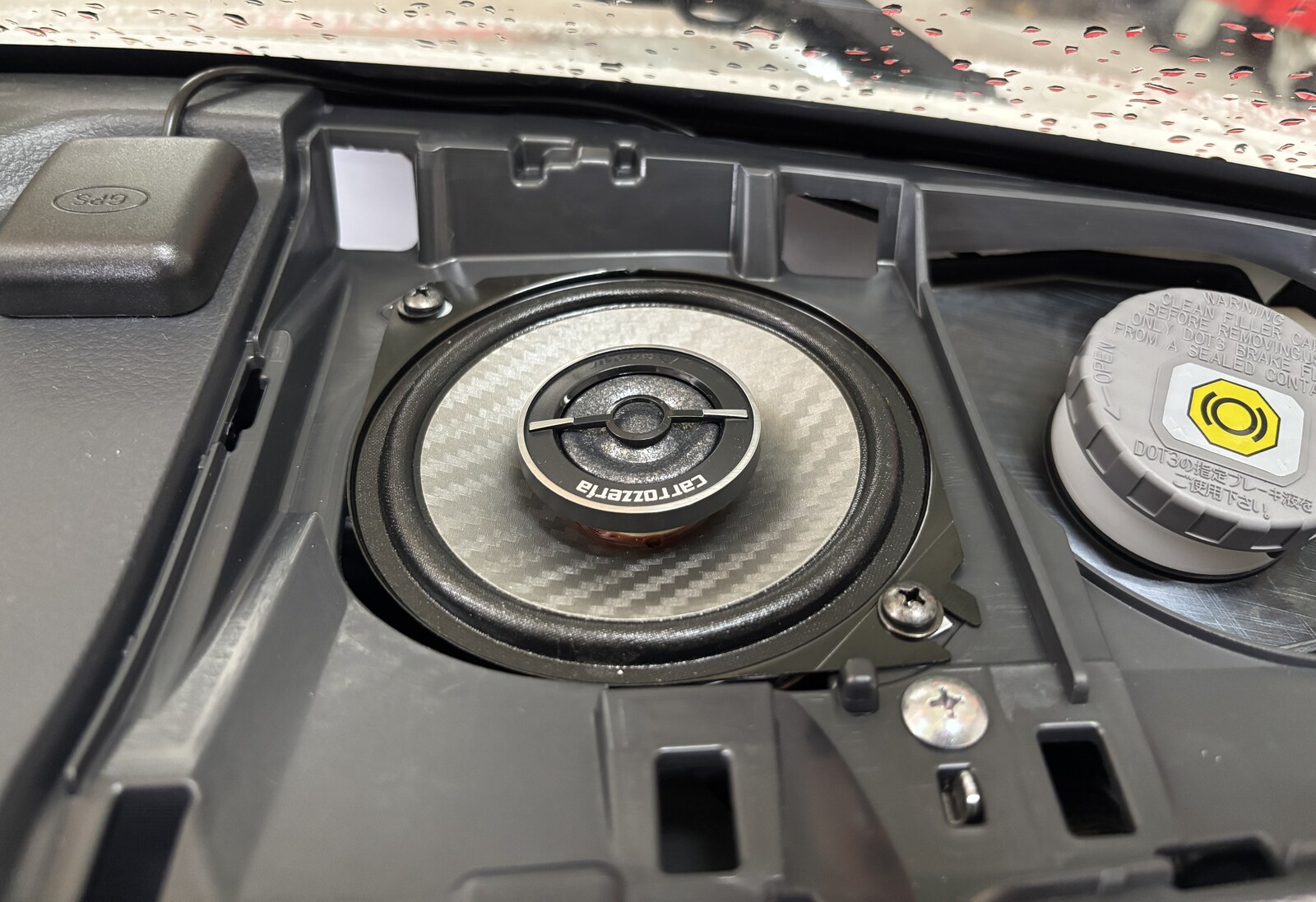

作業としては、ダッシュボード上面のスピーカー取り付け位置にスピーカーを固定し、ナビ本体からスピーカーケーブルを左右それぞれ引き回します。もともと配線が来ていない車両なので、次のような作業が必要になります。
- ダッシュボードを分解して内部にケーブルを通す
- 可動部やヒーターダクトに干渉しない経路を選ぶ
- 左右の極性（＋／−）を間違えずに結線する
極性を逆に繋ぐと低音が打ち消し合ってスカスカな音になってしまうため、ここは特に慎重に。DIYだと「音は出るけれど何か物足りない」となりがちなところです。
ナビとスピーカーが同時に入ったことで、ラジオもスマホの音楽もしっかり鳴るようになりました。軽トラックは走行音が大きいぶん、スピーカーの有無で車内の快適さがまったく変わります。
取り付け完了・動作確認

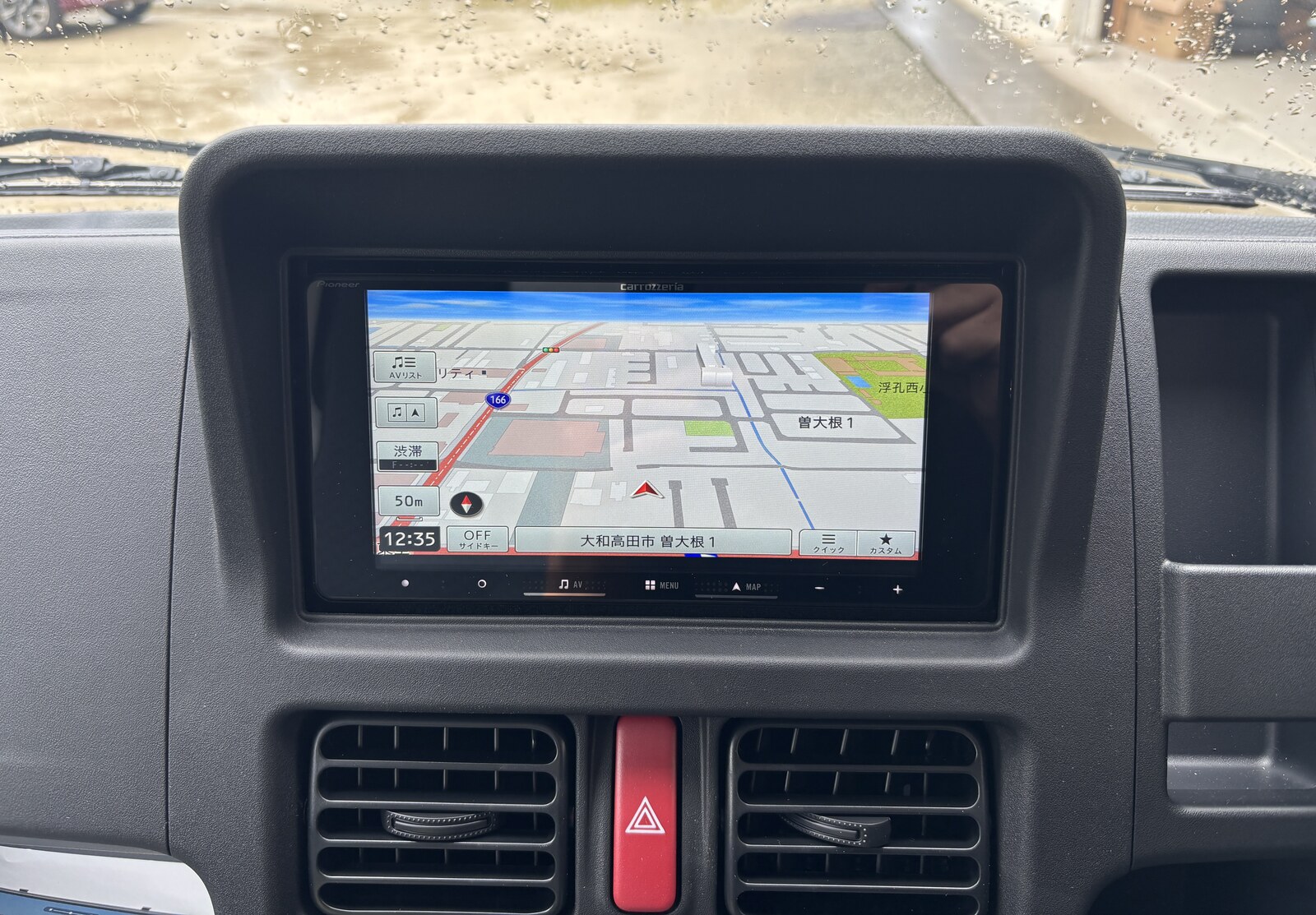

純正パネルに収まったAVIC-RW822-D。ダッシュの形状にぴたりと合い、後付けらしさのない仕上がりになりました。

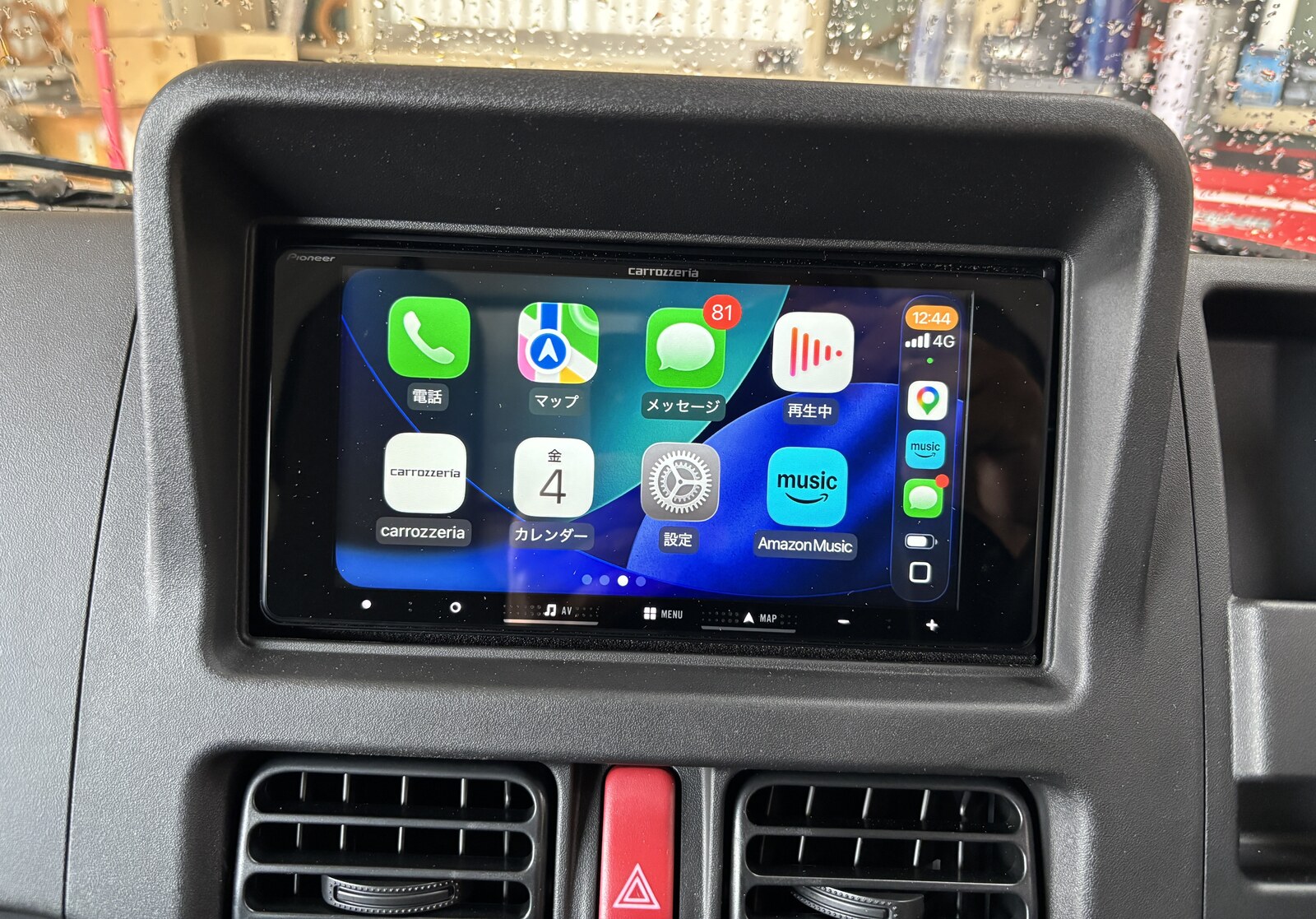

最後にGPS受信・自車位置・地デジ受信・スピーカーの左右出力、そしてApple CarPlayの接続まで確認して作業完了です。CarPlayが使えると、スマホのマップや音楽アプリをそのままナビ画面で操作できるので、配達などで毎日いろいろな場所へ向かう車ととても相性がいいです。
※走行中はナビ画面を注視しないよう、安全運転でご使用ください。
作業時間と工賃の目安
- 作業時間：約3時間
- 取付工賃：お問い合わせください（車種・製品により変動します）
お預かり当日にお返しできる作業です。お仕事で使う車の場合は、なるべく稼働に影響が出ないよう日程を調整しますのでご相談ください。
