こんにちは、奈良県大和高田市の整備工場GOSPEL（ゴスペル）です。
今回はトヨタ アルファード（30系）に、アルパインの12型ドライブレコーダー搭載デジタルミラー DVR-DM1200A2-ICを取り付けました。車種専用取付けキット KTX-M01-AV-30 を使った純正ミラー交換タイプで、商品は当店で手配しています。車内用のリアカメラはリアガラス上部に専用カバーごと収め、配線は天井からバックドアまですべて内装の中に通して仕上げました。
今回の車両とご依頼内容

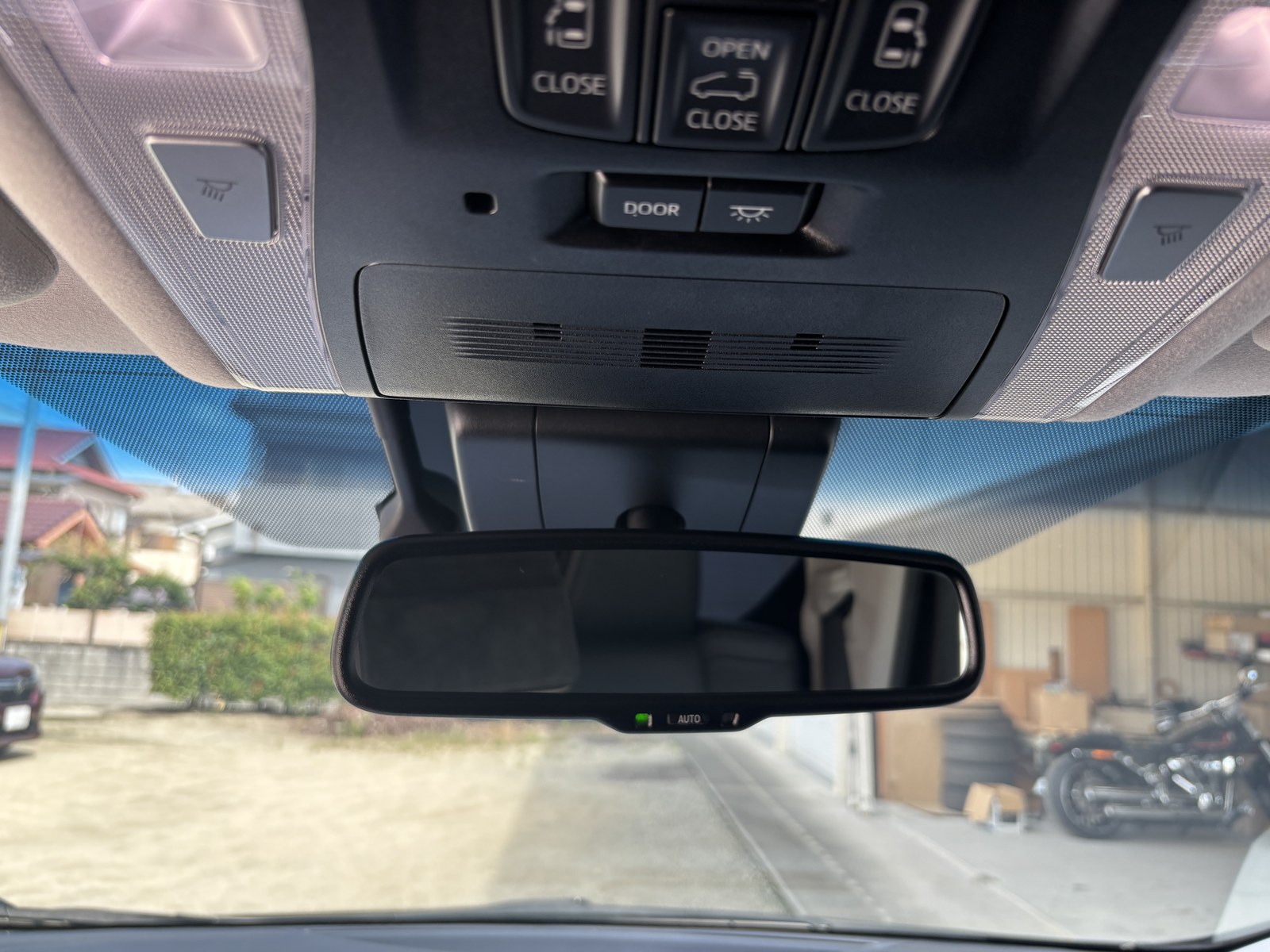

こちらが取付前の純正ルームミラーです。今回はこのミラーを取り外し、ドライブレコーダー機能付きの12型デジタルミラーに交換します。
デジタルミラーはリアカメラの映像をミラー画面に映すので、後席に人が乗っていても、荷物を積んでいても、後方の見え方が変わりません。アルファードのように室内が広く、乗車人数や荷物が多くなりがちなミニバンとは相性のいい装備です。さらにドライブレコーダーを内蔵しているので、前後の録画も1台でまかなえます。
今回取り付けた商品

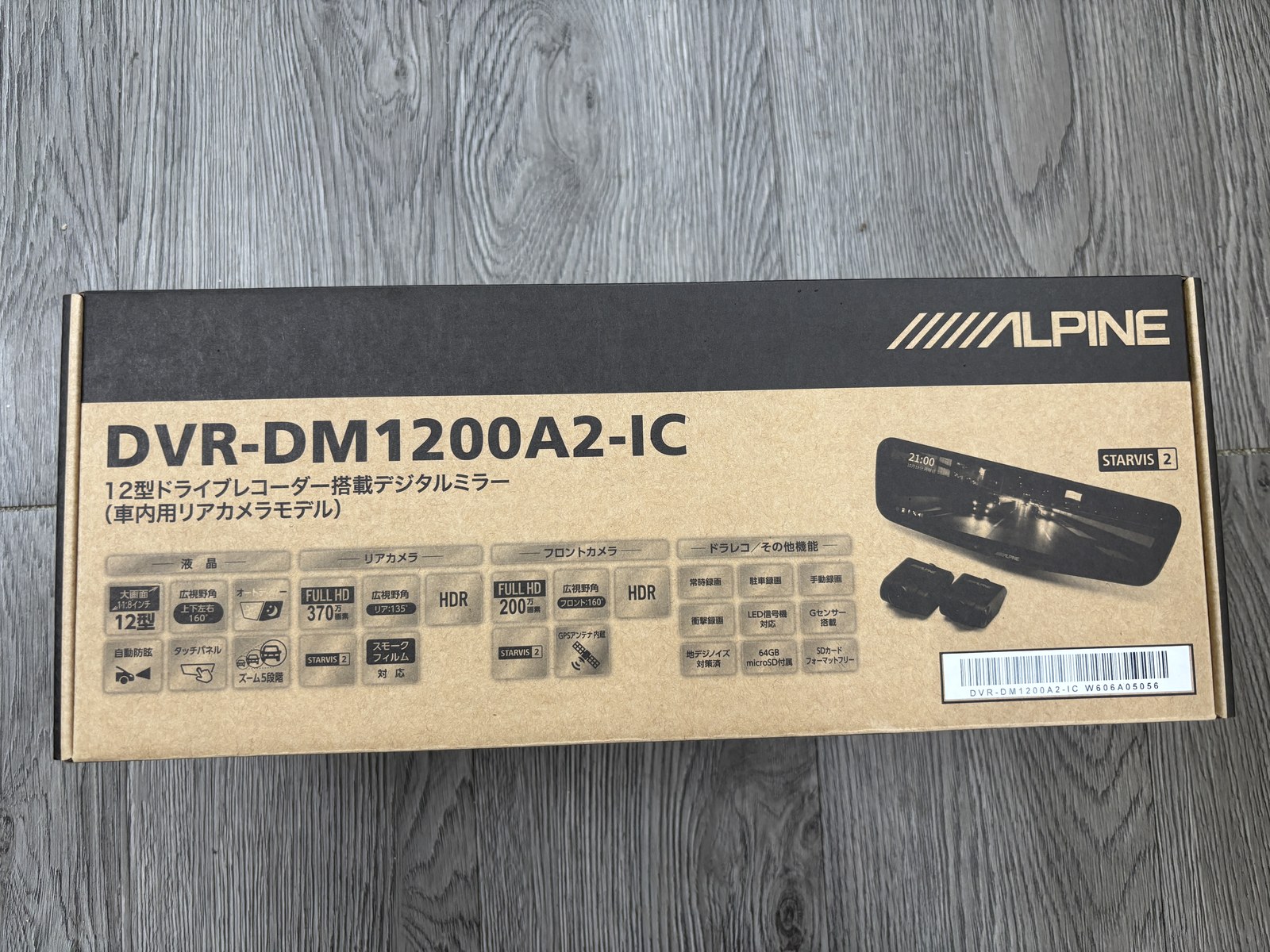

アルパイン DVR-DM1200A2-ICは、12型のドライブレコーダー搭載デジタルミラー（車内用リアカメラモデル）です。主な仕様は次のとおりです。
- 12型のフルHD高精細フルラミネーションディスプレイ（上下・左右160度の広視野角）
- フロントカメラ200万画素（フルHD）／リアカメラ370万画素（WQHD）
- 前後カメラにSTARVIS 2を搭載
- HDR＋防眩機能、LED信号機の点滅にも対応
- 別売品なしで駐車録画が可能（オフタイマー1〜48時間、低電圧ブロック機能付き）
- フロントカメラにGPSアンテナ内蔵、タッチパネル採用
- microSDXCカード64GB付属
- スモークフィルム／プライバシーガラスにも対応

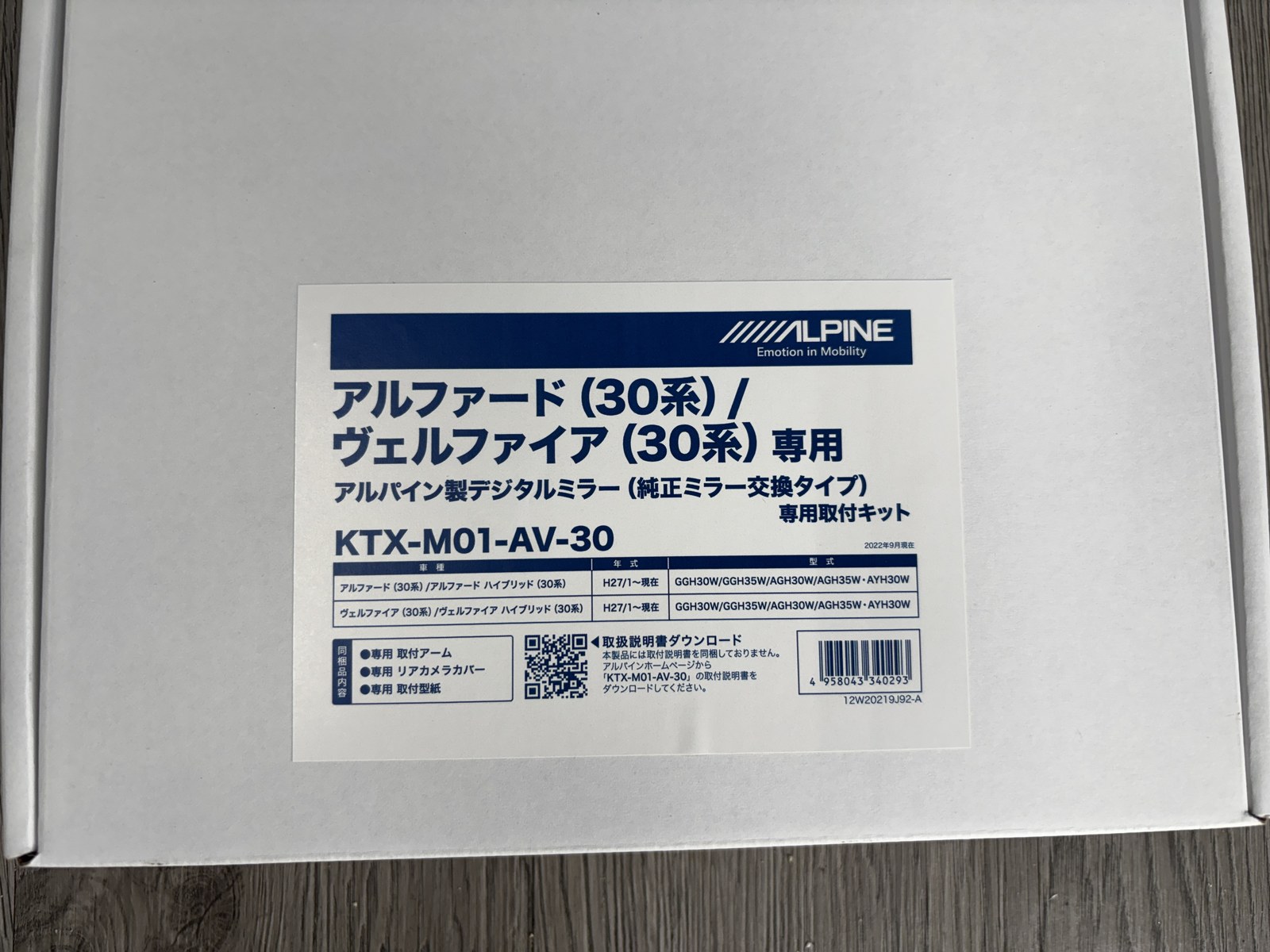

取付には、アルファード／ヴェルファイア（30系）専用のデジタルミラー取付けキット KTX-M01-AV-30 を使用します。純正ミラーと交換する方式で、リアカメラカバーが付属しているのがポイントです。
同じDVR-DM1200A2-ICは、以前GRヤリスにも取り付けています。→ GRヤリス × DVR-DM1200A2-IC 取付事例
作業①：電源の取り出しとアース

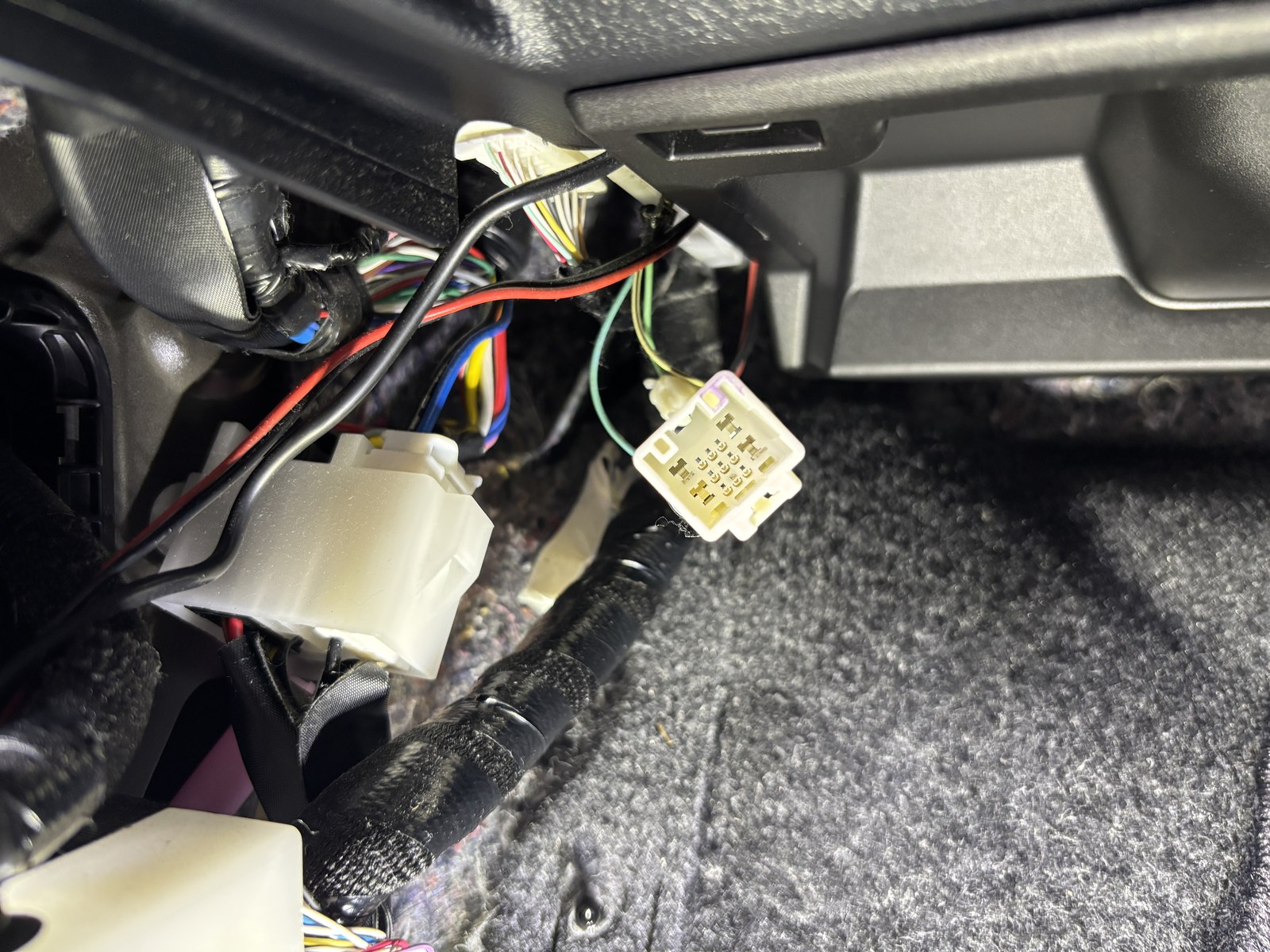

電源は、電源取り出し用のオプションカプラーを使って常時電源とACC電源を取っています。車両側の配線を切ったり、被覆をむいて割り込ませたりしないため、純正の配線を傷めません。将来取り外すときにも元の状態に戻しやすい方法です。
常時電源もつないでいるので、DVR-DM1200A2-ICの駐車録画機能にも対応できる配線になっています。

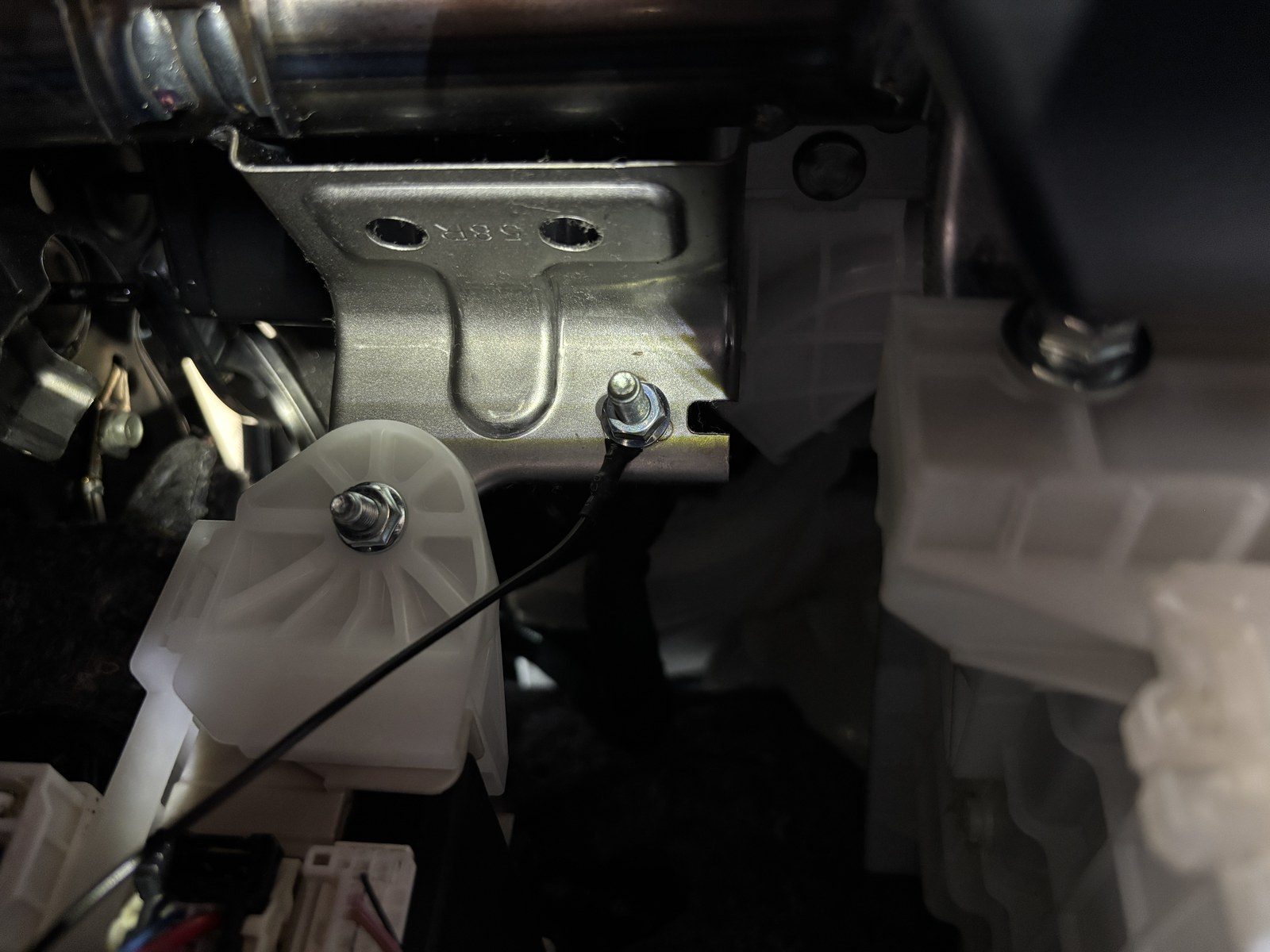

こちらはアースです。車体の金属部分にボルトでしっかり締結しています。アースが不確実だと、映像のノイズや、電源が落ちる・再起動を繰り返すといった不具合の原因になります。完成後は見えなくなる部分ですが、電装品の取付では手を抜けないポイントです。
作業②：デジタルミラー本体の取付

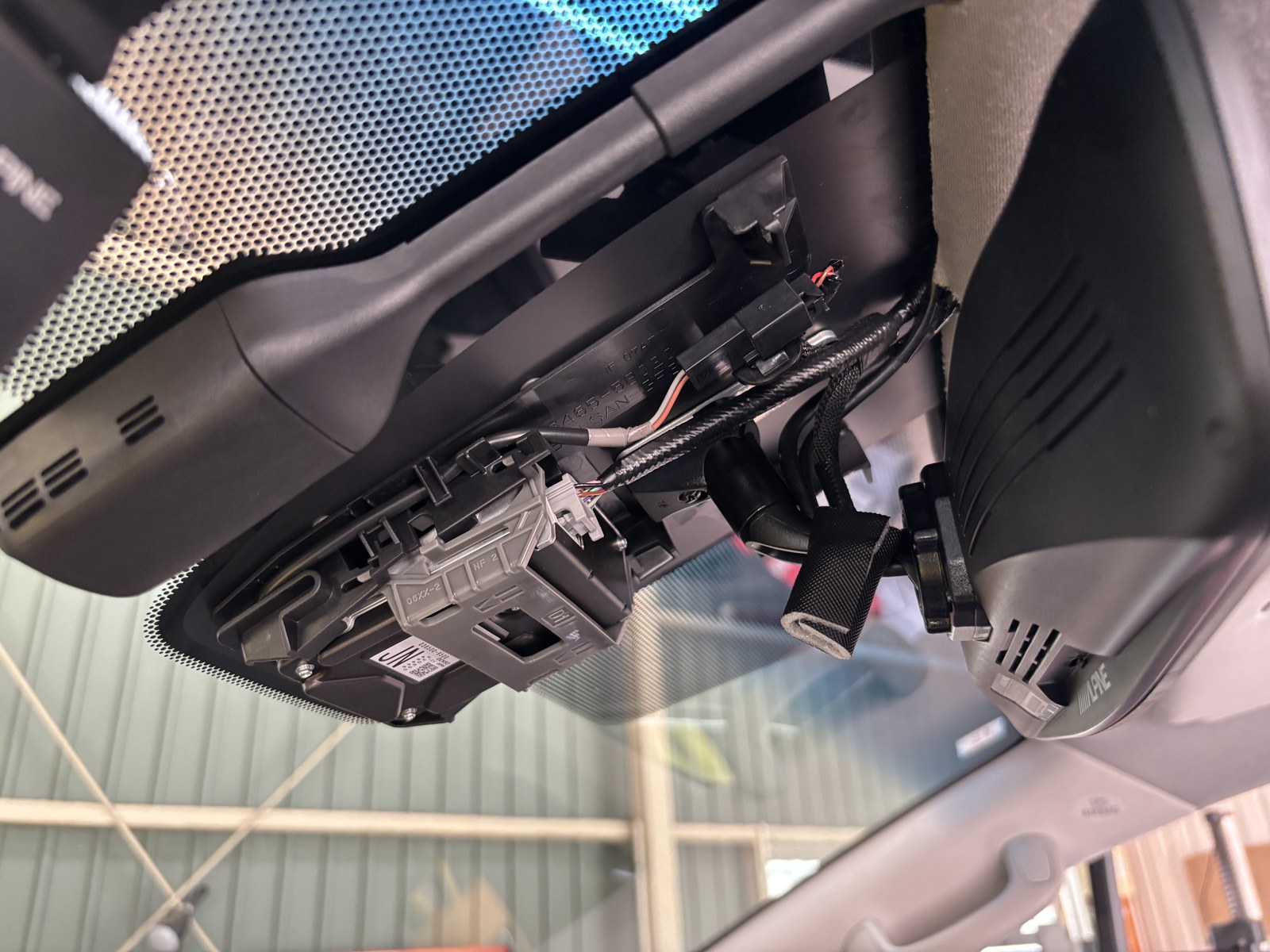

純正ミラーを取り外し、専用キットを使ってデジタルミラー本体を取り付けます。GPSアンテナを内蔵したフロントカメラも、フロントガラス上部に設置しました。
作業③：リアカメラの配線を天井からバックドアへ ★今回の目玉
今回いちばん手間をかけたのが、リアカメラの配線です。
車内用リアカメラはリアガラスの内側に取り付けるため、フロントのミラー本体から車両の最後部まで、車内を端から端まで配線を通す必要があります。アルファードは全長のある車なので、この配線距離もかなりのものです。

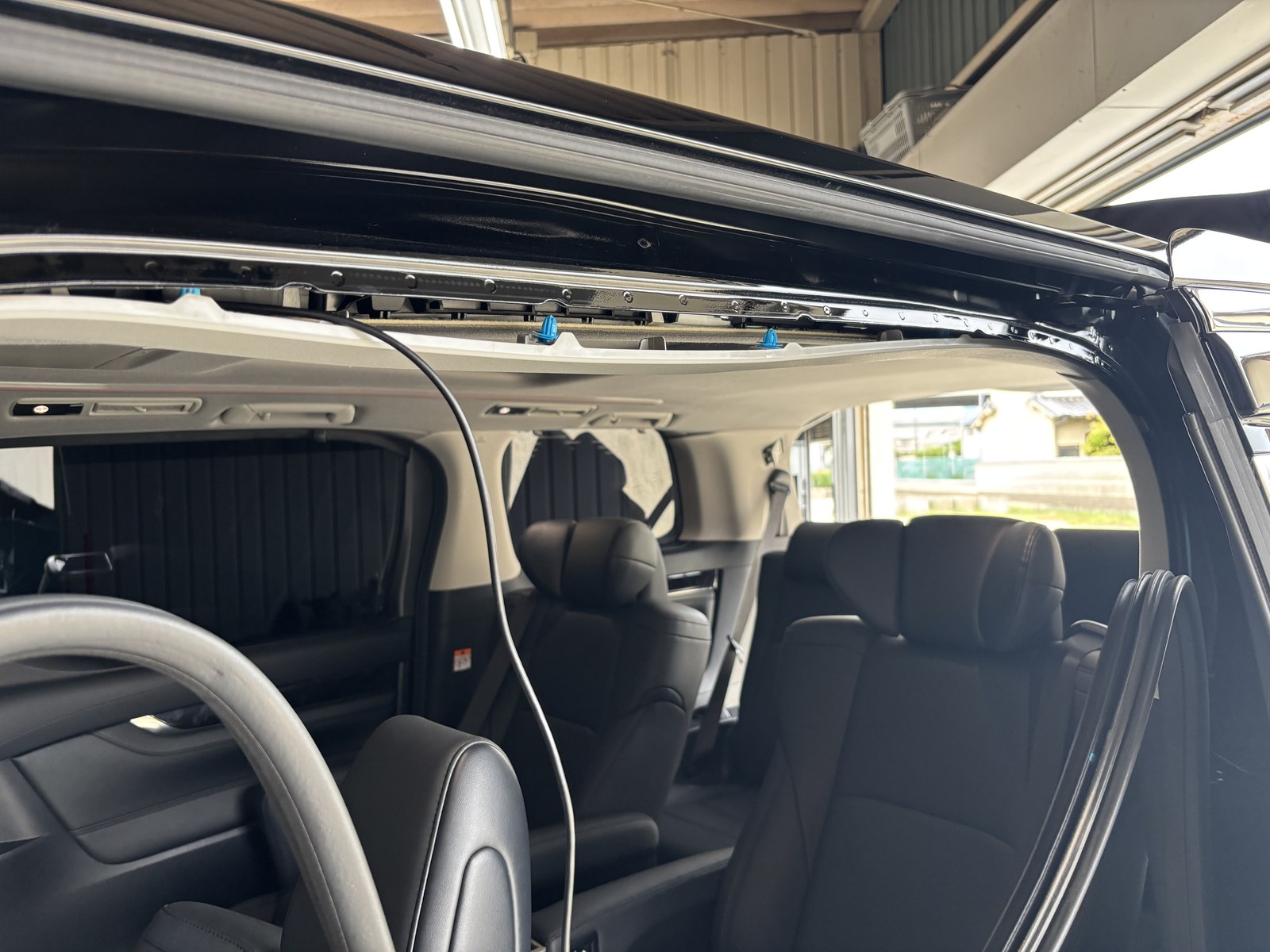

今回は天井の内張り（ルーフライニング）の中を通すルートを取り、後端側の内張りを下ろして配線を通しています。天井の内張りは大きくて柔らかい部品なので、無理に曲げると折れジワが残ってしまいます。内張りを傷めないように扱えるかどうかが、仕上がりを左右します。

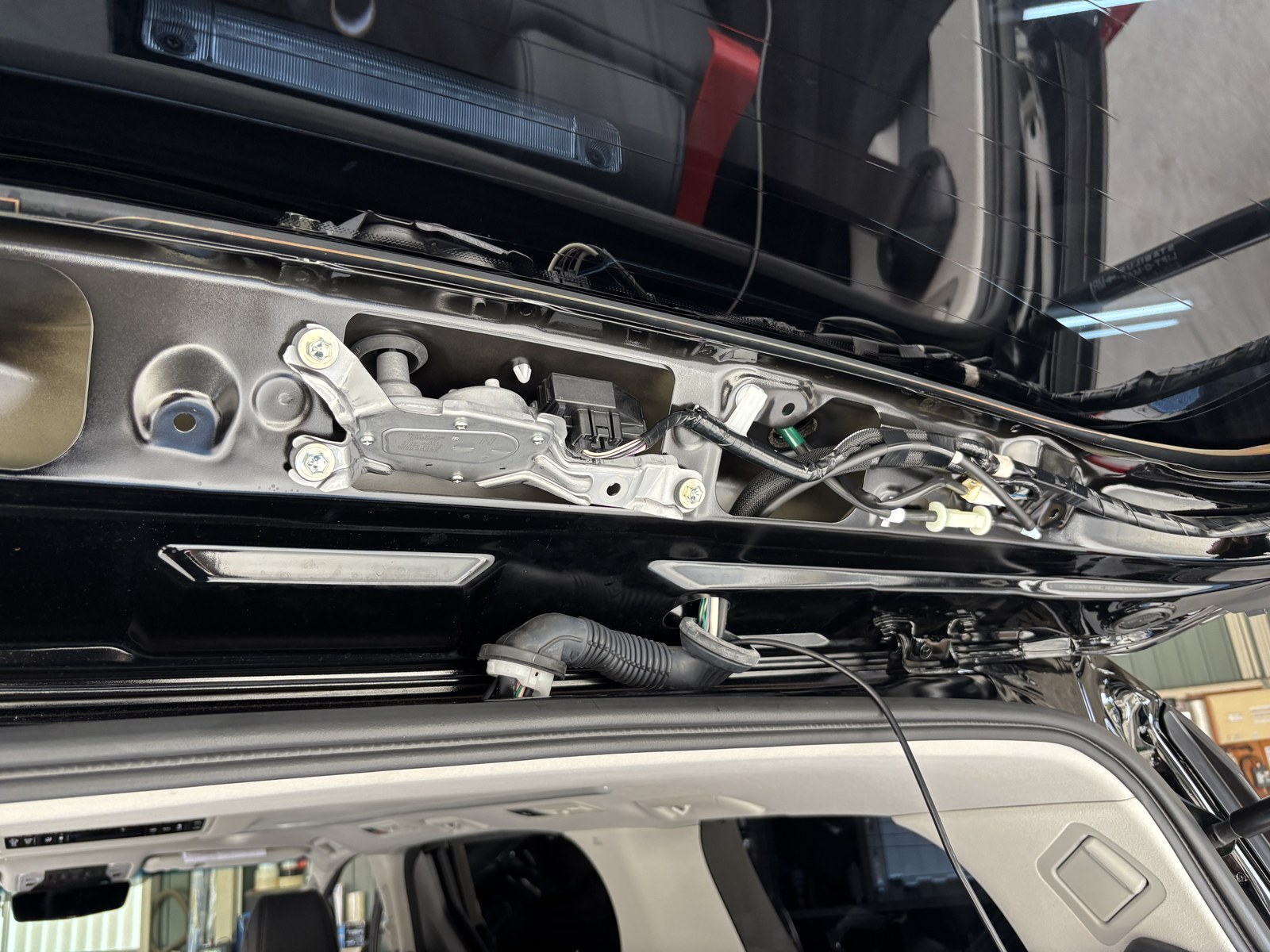

天井から先は、バックドア（リアゲート）の内張りを外し、ドアの内部へ配線を引き込んでいます。バックドアは開け閉めのたびに動く部分なので、車体側とドア側の間で配線が引っ張られたり挟まれたりしないように取り回すことが大切です。

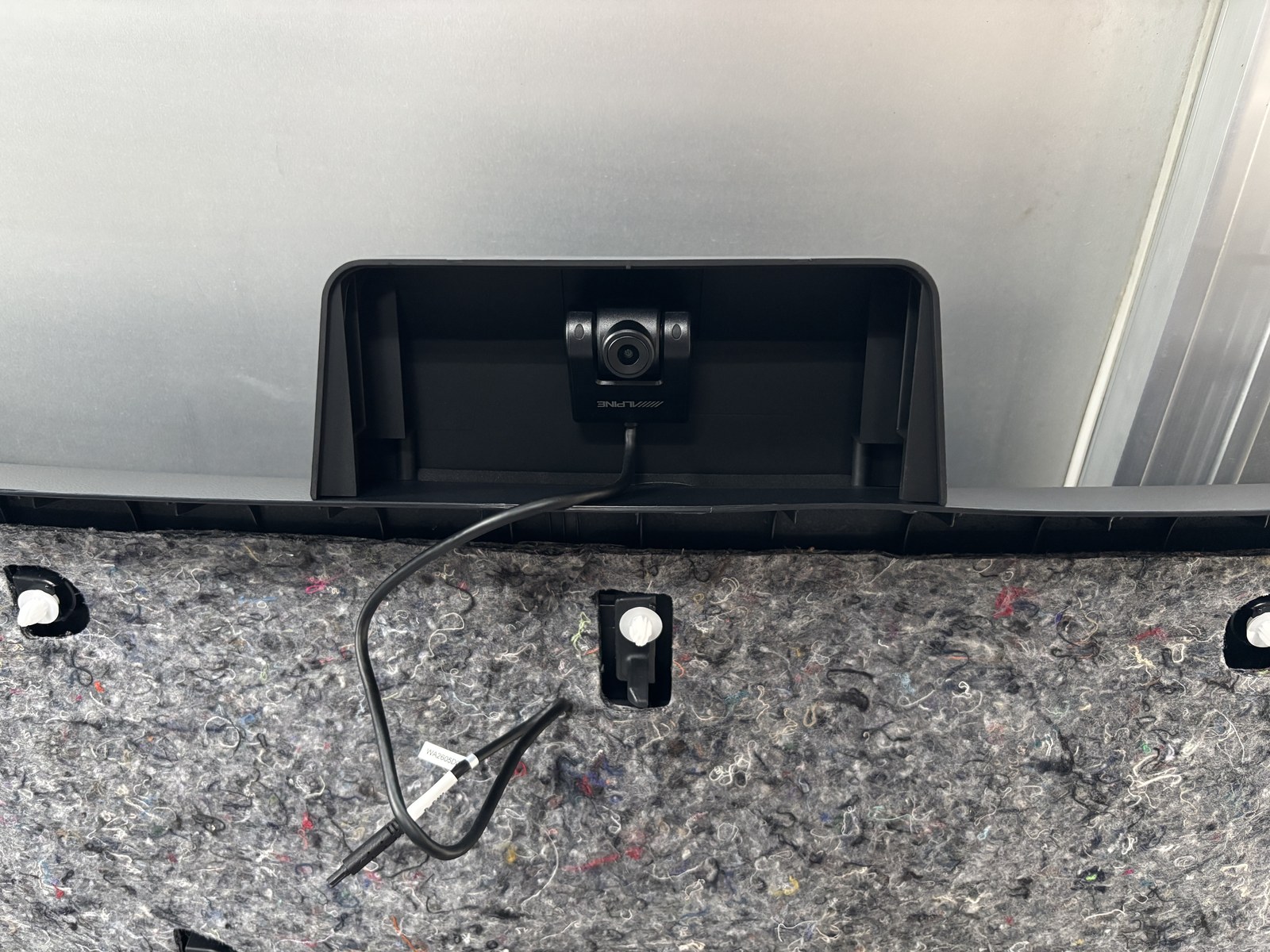

リアカメラはキット付属の専用リアカメラカバーに収め、バックドア上部に取り付けました。カメラから出たケーブルは内張りの内側に収めています。

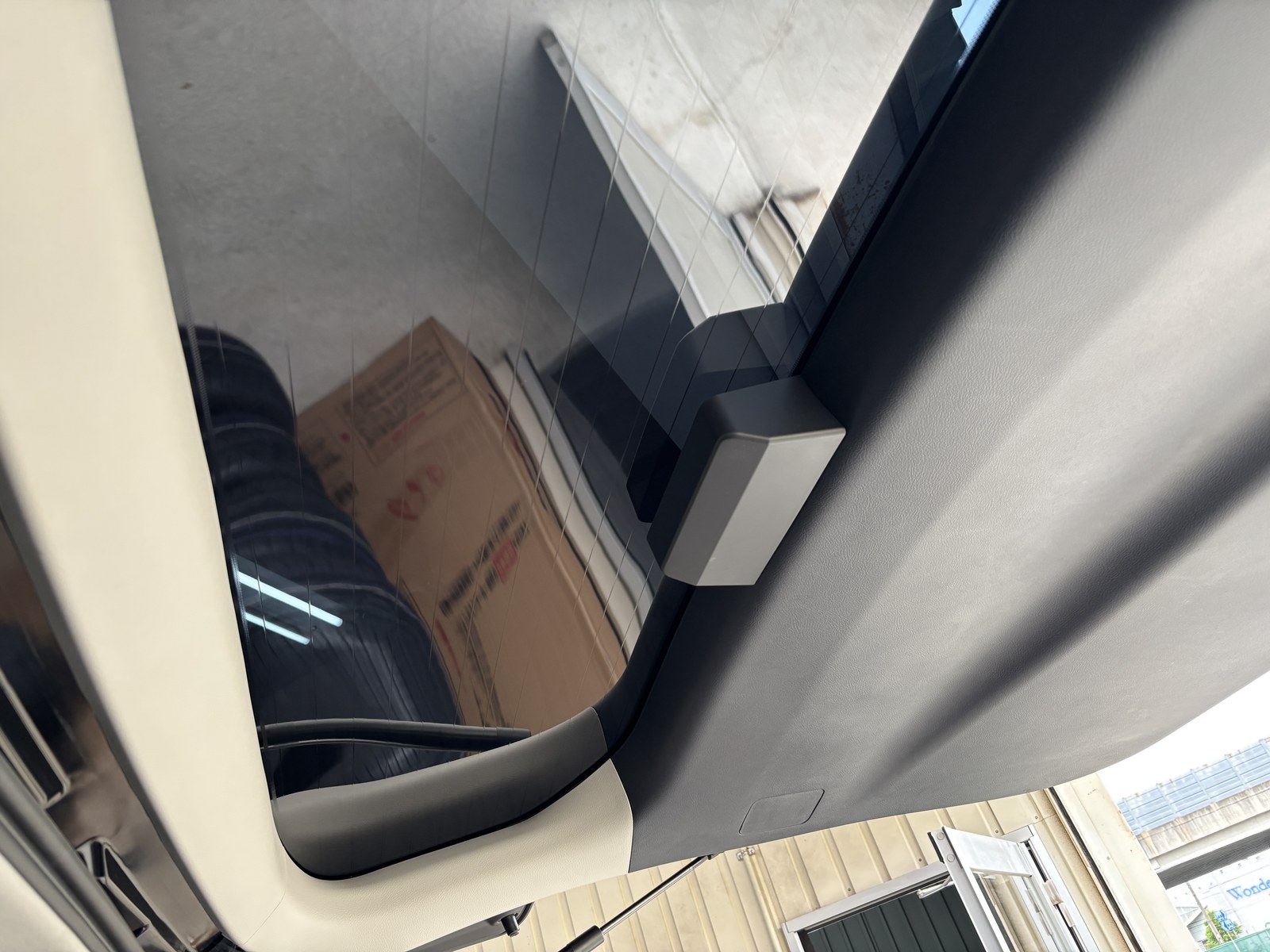

内張りを戻した状態です。リアガラス上部にカバーに収まったカメラがあるだけで、配線は一切見えません。専用カバーのおかげで、後付けのカメラがむき出しになっている感じもなく、純正部品のような見た目に仕上がっています。
天井やバックドアの内張りは多くのクリップで留まっていて、外し方を間違えるとクリップや爪が折れ、走行中のビビリ音の原因にもなります。「内張りを割らずに外して、元どおりに戻す」ところは、DIYと専門店で差が出やすい部分です。
完成

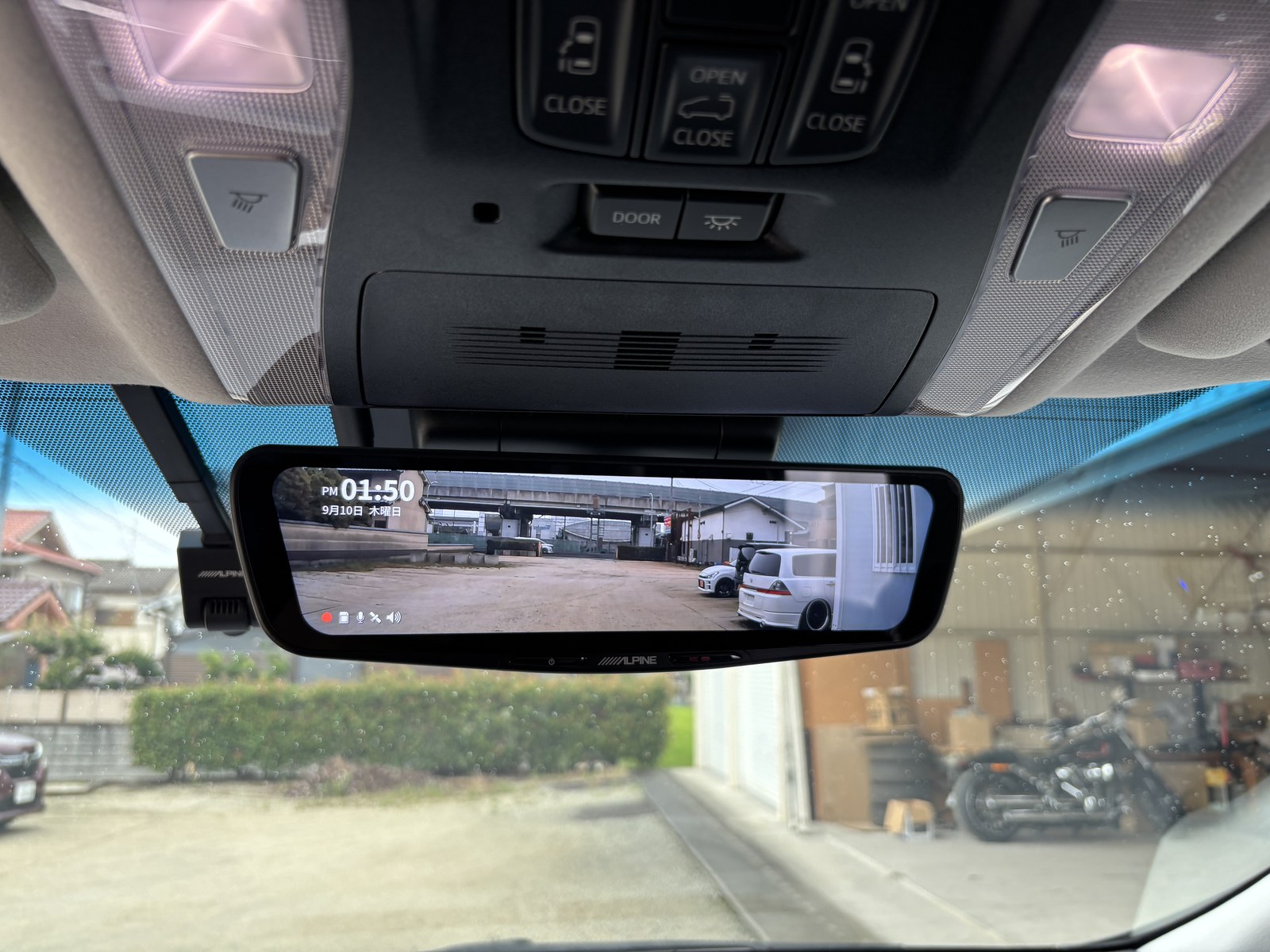

完成です。12型の大画面に後方の映像が映し出され、純正ミラーからの交換なので見た目の違和感もありません。前後の録画もこの1台で行えます。
作業時間と工賃の目安
- 作業時間：約3時間
- 工賃：お問い合わせください
※車種・グレード・内装の形状によって作業時間は変わります。正確なお見積りは、車種と取り付けたい商品をお知らせください。
