こんにちは、奈良県大和高田市の整備工場GOSPEL（ゴスペル）です。グーピット経由の取付実績は300件を超えました。
今回はトヨタ 90系ヴォクシー（2025年マイナーチェンジ後の後期型・ガソリン車）に、データシステムのテレビキット 切替タイプ TTV437を取り付けました。商品は当店でご用意しています。
純正のディスプレイオーディオは、走行を始めると映像が消えて音声だけになります。「後席の子どもが退屈してしまう」「長距離ドライブで同乗者が暇を持て余す」というご相談はとても多いメニューです。このキットを付けると、走行中でも助手席・後席の方がテレビを楽しめるようになります。
今回の車両とお預かり内容
車両はトヨタ 90系ヴォクシー、2025年のマイナーチェンジ後の後期型・ガソリン車（MZRA90W／MZRA95W系）です。純正のディスプレイオーディオ（コネクティッドナビ対応）が装着されています。
ご依頼は「走行中も同乗者がテレビを見られるようにしたい」というもの。90系ノア／ヴォクシーは純正ディスプレイオーディオが標準装備で、走り出すとTV映像がストップする仕様です。そこで、純正の見た目・操作性はそのままに、走行中も映像が映るようにするデータシステムのテレビキットを取り付けます。

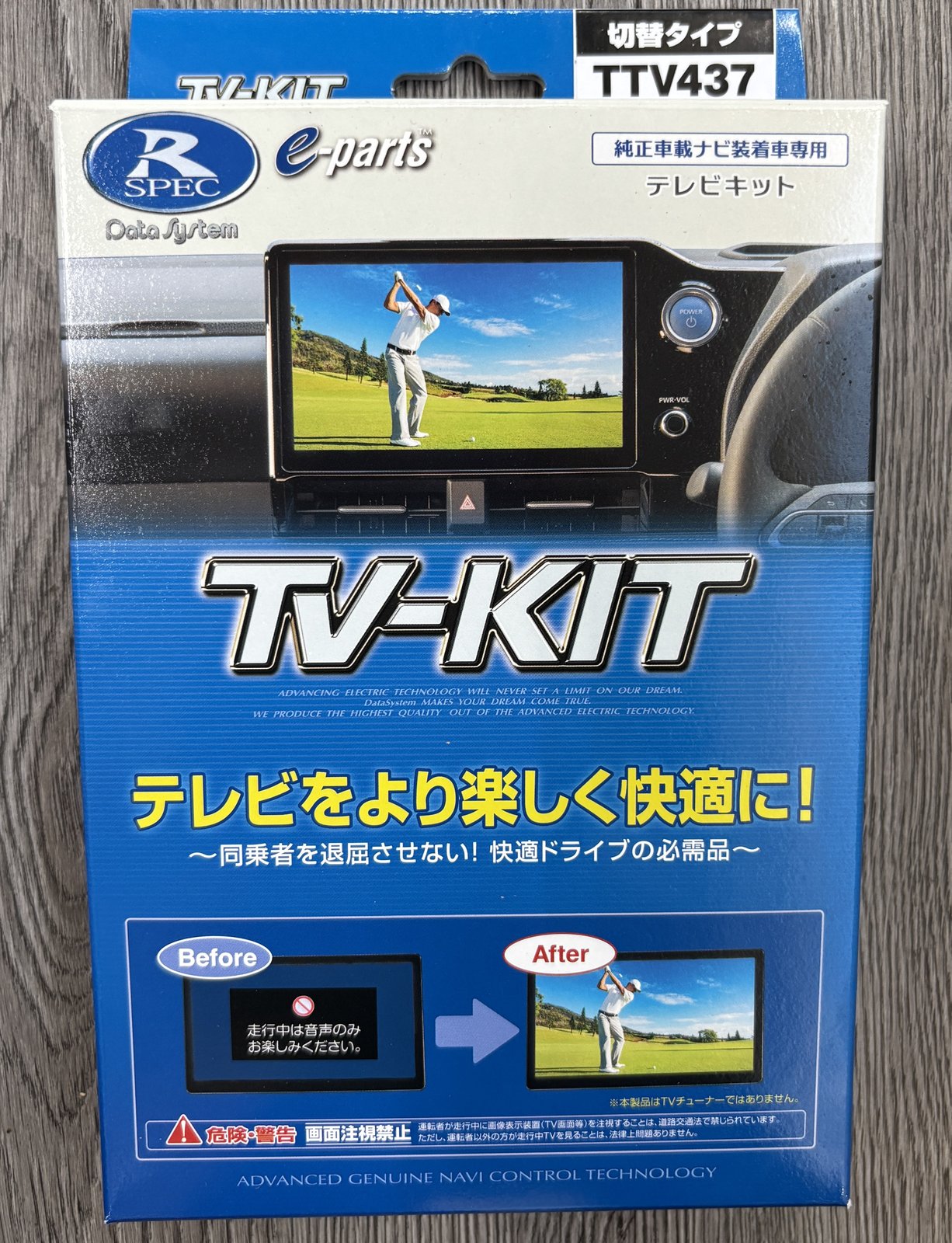

今回使ったキット：データシステム テレビキット 切替タイプ TTV437
TTV437は、データシステム（R-SPEC e-parts）の純正車載ナビ装着車専用テレビキットです。90系ノア／ヴォクシーのほか、10系シエンタ、60系プリウス、35系クラウン、50系RAV4など、トヨタの純正ディスプレイオーディオ（8インチ／10.5インチ ディスプレイオーディオPlus）搭載車に幅広く対応する品番です。
そして今回選んだのは「切替タイプ」。付属の切替スイッチでキットの機能をON/OFFできるので、使わないときはスイッチを切って純正そのままの状態に戻せるのが特長です。
★今回の目玉：ディスプレイオーディオを外すにはインパネ上部を大きく分解する
今回いちばん手間がかかるのが、ここです。

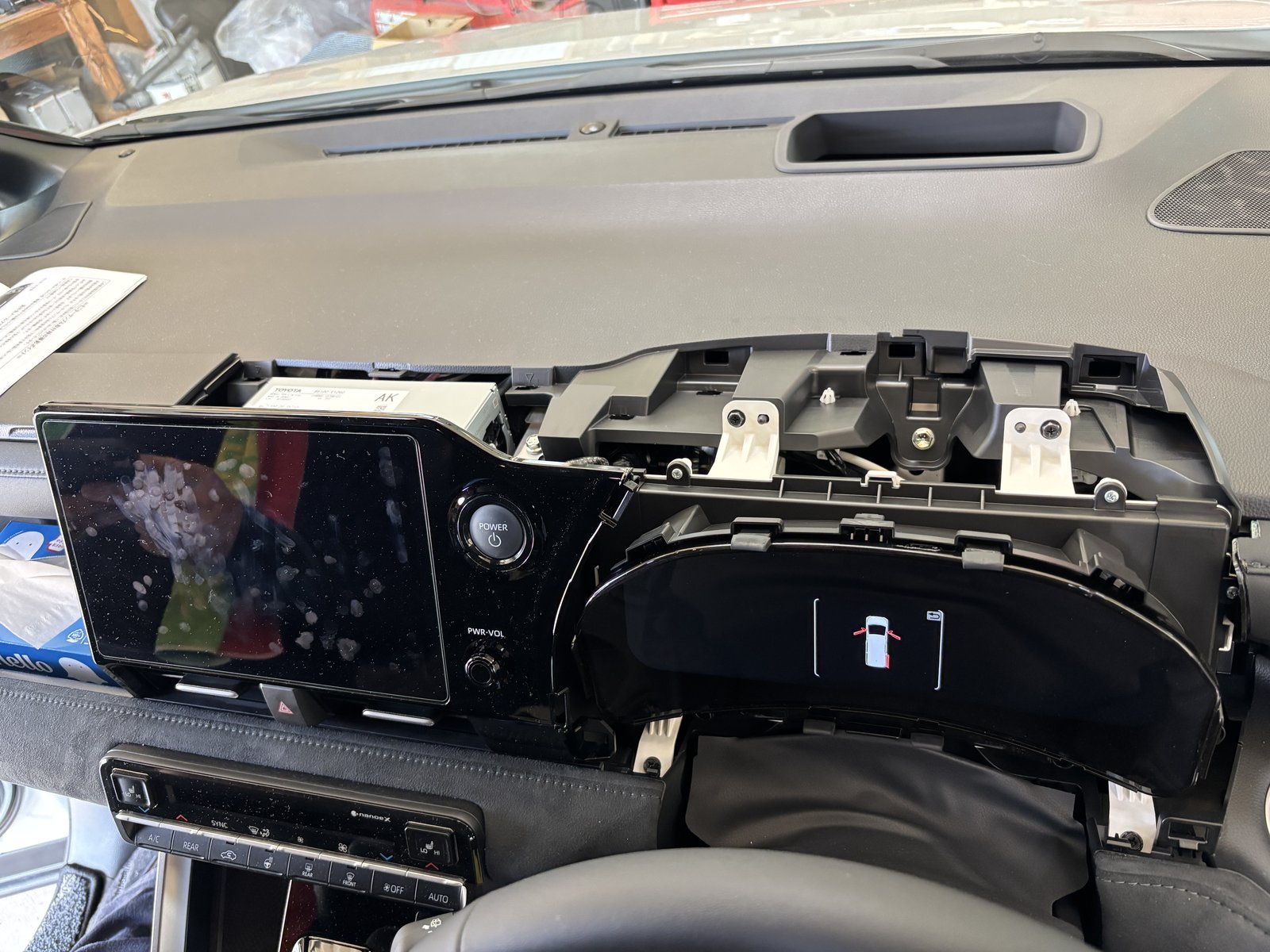

90系ヴォクシーのディスプレイオーディオは「パネルを1枚外して本体を抜く」という構造ではありません。メーターフードからセンター上部まで、インパネ上面のパネル類をまとめて外さないと本体が引き出せないつくりになっています。写真のとおり、ダッシュボード上部がごっそり開いた状態になります。
ここで気を使うのが次の3点です。
- パネルを留めているツメ・クリップを割らないように、正しい順番と方向で外すこと
- 内装の合わせ目や表皮に傷や白いスレを残さないよう養生しながら作業すること
- メーター・エアバッグまわりの配線やコネクタに無理な力をかけないこと
ネットの情報だけを頼りにDIYで開けると、ツメを割ってしまったり、組み戻したあとに内装がキシキシと異音を出したりしがちな箇所でもあります。「元に戻したときに、触った形跡が残らない」ことまで含めてプロの作業だと考えています。
純正カプラーに割り込ませてカプラーオン接続

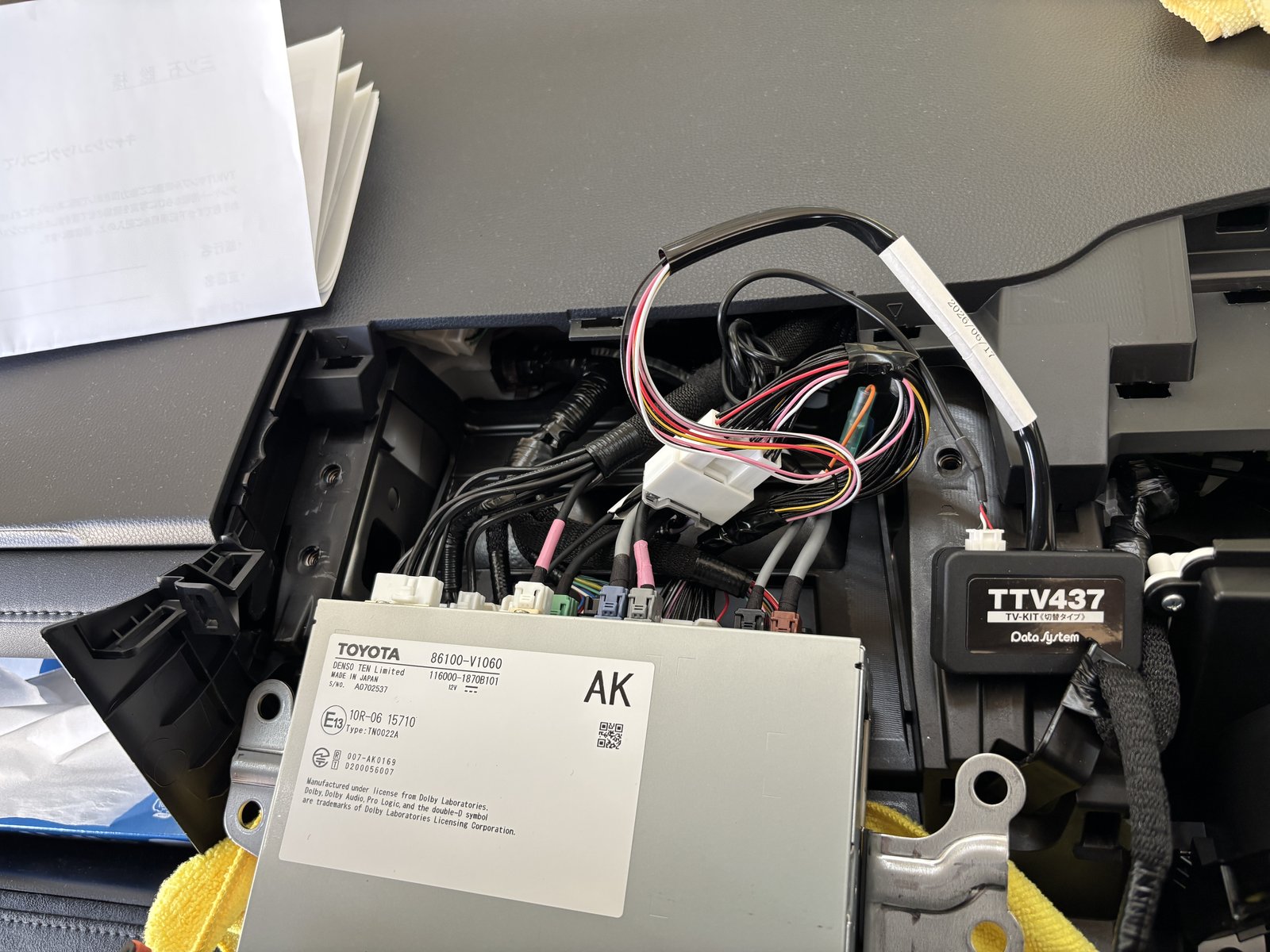

本体が引き出せたら、ディスプレイオーディオ裏の純正カプラーを一度抜き、あいだにTTV437のカプラーを割り込ませて接続します。純正ハーネスを切ったり、ギボシで割り込ませたりはしません。あいだに差し込むだけのカプラーオンなので、あとから純正の状態に戻すこともできます。
切替スイッチの配線は、運転の邪魔にならず、普段は目に付かない位置へ取り回して固定。余った配線が遊んで走行中に異音を出さないよう、しっかり束ねて処理します。
最後にパネルを元通りに組み付け、実際に走行状態をつくって映像が映るか、スイッチでON/OFFが切り替わるかを確認して作業完了です。見た目は取り付け前とまったく変わらず、純正そのままの仕上がりになります。
作業時間と工賃の目安
作業時間は約1時間。お預かり当日にお返しできるメニューです。
取付工賃：お問い合わせください。※車種・年式・装備により変動する場合があります。
なお、走行中の映像視聴はあくまで同乗者用です。運転者は走行中に画面を注視しないよう、安全運転でお願いいたします。
今回取り付けた商品
データシステム テレビキット 切替タイプ TTV437（トヨタ純正ディスプレイオーディオ装着車用／90系ノア・ヴォクシー、10系シエンタ、60系プリウス、35系クラウン ほか対応／切替スイッチ付属）
